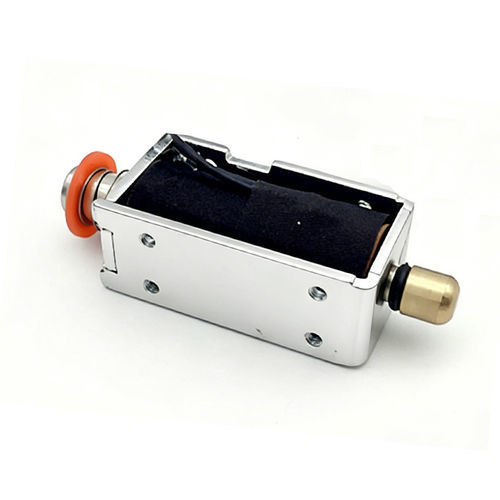

Electroimán lineal WL0946

sin mantenimientocompacto24 V

Resumen del producto
Un solenoide de marco tipo push-pull es un actuador electromecánico que convierte energía eléctrica en movimiento mecánico mediante un marco metálico, una bobina, un muelle de retorno y un émbolo. Cuando la bobina se alimenta crea un campo magnético que mueve el émbolo; algunos modelos push-pull permiten que el émbolo se retraiga dentro de la bobina, produciendo movimiento bidireccional (empujar y tirar). Estos solenoides son compactos, duraderos, silenciosos en funcionamiento y adecuados para muchos sistemas electromecánicos.

Características clave

• Funcionamiento bidireccional: movimiento de empuje y tracción (tipo marco push/pull).
• Respuesta rápida y rendimiento estable.
• Carcasa metálica para resistencia mecánica y disipación de calor.
• Disponible en múltiples tensiones DC (ejemplos: 6 V, 12 V, 24 V; tensiones personalizadas posibles).
• Bajo mantenimiento, tamaño compacto, eficiente en energía en pulsos cortos.
• Versiones con diferentes longitudes de carrera; la carrera puede personalizarse.
• Larga vida útil cuando se usa dentro del ciclo de trabajo especificado.

Aplicaciones

• Equipos de automatización: clasificación, conmutación, posicionamiento y maquinaria de envasado.
• Sistemas de control de accesos y cierre: cerraduras inteligentes, cerraduras de armario, cerraduras electrónicas de puerta, módulos de cerradura para hogar inteligente.
• Máquinas expendedoras, sistemas de emisión de billetes y dispositivos de juego/ATM/taquillas.
• Equipos médicos: control de válvulas y fluidos, posicionamiento.
• Automoción: mecanismos de cierre y accionamientos relacionados.
• Robótica y aplicaciones de movimiento de precisión donde se requiera una actuación lineal rápida.

Visión general y ventajas
Los solenoides de marco push-pull ofrecen una solución de actuador simple, robusta y económica. Requieren un control sencillo (aplicar tensión para accionar, quitar tensión para liberar), pueden ofrecer una fuerza de sujeción/retención razonable con pulsos de energía cortos y se integran fácilmente en sistemas basados en microcontroladores. Las compensaciones típicas incluyen una fuerza absoluta limitada en comparación con actuadores más grandes y sensibilidad a las limitaciones de ciclo de trabajo/termales.

Ficha técnica
Brand: Weilong Technology
Model Number: WL0946
Rated Voltage (V): DC12V or 24V (also available in other DC versions)
Rated Power (W): 11.5 W
Work Mode: Push and Pull
Holding Force (N): 500 GF at 3 mm, 400 GF at 5 MM
Stroke (mm): 2-5 MM (customized)
Working Duty: Continuous
Service Life: 200 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Especificaciones técnicas

• Modelo: WL0946
• Marca: Weilong Technology
• Tensiones habituales: DC 6V / 12V / 24V (personalizable)
• Potencia nominal: 11,5 W
• Modo de operación: push & pull (bidireccional)
• Fuerza de sujeción ejemplos: 500 gf @ 3 mm; 400 gf @ 5 mm
• Carrera: ajustable, típica 2–5 mm
• Régimen de trabajo: continuo (respetar límites de ciclo para gestión térmica)
• Vida útil: aprox. 200.000 ciclos
• Clase de aislamiento: B; prueba de alta tensión AC 600V 50/60Hz 2s
• Material: hierro magnético de alta calidad
• Longitud del cable: 200 mm
• Montaje: instalación por tornillo
• Tolerancia dimensional: +/- 0,1 mm
• Temperatura de funcionamiento: -10 °C a 100 °C
• Fuerza de retención sin excitación: 0
• MOQ y suministro: MOQ 1000 uds; capacidad hasta 5.000 uds/semana
• Plazo de entrega típico: 30 días
• Certificaciones: CE, RoHS, ISO9001
