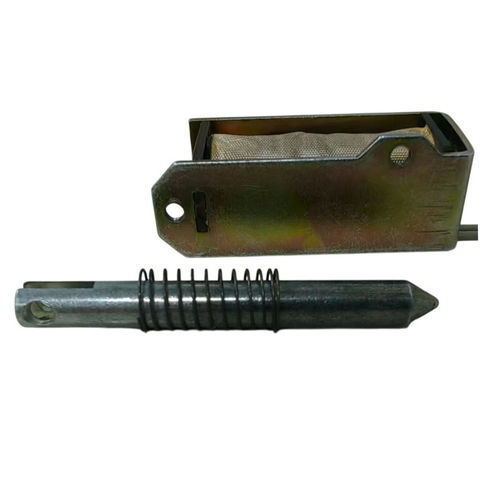

Electroimán lineal WL 0643

open frame24 VDC

Descripción del producto El WL 0643 es un solenoide de tracción tipo bastidor fabricado por Weilong Technology. Es un actuador electromagnético lineal diseñado para generar una fuerza de tracción controlada para pestillos, cerraduras o enlaces mecánicos. Su diseño de marco abierto proporciona respuesta rápida e integración sencilla en equipos automatizados y dispositivos industriales o de oficina.

Aplicaciones

• Máquinas expendedoras (mecanismos de monedas y billetes)
• Sistemas de bloqueo/desbloqueo para puertas, armarios y cajas fuertes
• Automatización de oficina (impresoras, fotocopiadoras, cajeros automáticos)
• Dispositivos médicos y equipos de diagnóstico
• Maquinaria industrial (clasificación, enlaces accionados, sistemas de control)

Funcionamiento Cuando la corriente continua atraviesa la bobina, se genera un campo magnético que atrae el émbolo (armadura) hacia el interior de la bobina, produciendo un movimiento lineal de tracción. Un muelle de retorno (interno o externo) devuelve el émbolo cuando se corta la alimentación. La carrera, la fuerza de tracción y el ciclo de trabajo son configurables según los requisitos de la aplicación.

Especificaciones técnicas

• Marca: Weilong Technology
• Modelo: WL 0643
• Tensión nominal: DC 12 V o 24 V
• Potencia nominal: 4–8 W
• Modo de trabajo: tipo tracción
• Fuerza de tracción: 0,5–1 N
• Carrera: 3–6 mm (personalizable)
• Ciclo de funcionamiento: 1 s ON, 3 s OFF
• Vida útil: ≈200.000 ciclos
• Certificaciones: CE, RoHS, ISO9001
• Material: acero al carbono magnético
• Longitud de cable: 200 mm
• Estilo de instalación: montaje lateral con tornillo (M3 × 8 mm profundidad de rosca)
• Tolerancia dimensional: ±0,1 mm
• Impermeabilidad: ninguna
• Clase de aislamiento: B
• Prueba de alta tensión: AC 600 V 50/60 Hz 2 s
• Fuerza de retención sin excitación: 0 N
• Temperatura de trabajo: -10 °C a 100 °C
• Rango de ciclo de servicio: 1–100%
• Profundidad de rosca: M3 × 8 mm
• Términos de pago: TT o LC a la vista
• Pedido de muestra: disponible (10–15 días)
• Garantía del producto: 1 año
• MOQ: 500 uds; Capacidad de suministro: 2000 uds/semana; Tiempo de entrega: ~30 días; Puerto: Shenzhen Yantian

FAQ / Notas

• ¿Qué es un solenoide de tipo tracción? Un actuador electromecánico que atrae el émbolo hacia la bobina al energizarse para generar una fuerza de tracción controlada.
• Tracción vs empuje: el tipo tracción atrae el émbolo hacia adentro; el tipo empuje lo impulsa hacia afuera. Algunos mecanismos emplean palancas para lograr ambas acciones.
• Factores clave de rendimiento: tensión/corriente nominal, longitud de carrera, ciclo de trabajo, fuerza de tracción/retención y rango de temperatura de funcionamiento.
• Consideraciones de ciclo: los modelos estándar están diseñados para operación intermitente para evitar el sobrecalentamiento; las variantes de servicio continuo requieren caracterizaciones térmicas diferentes.
