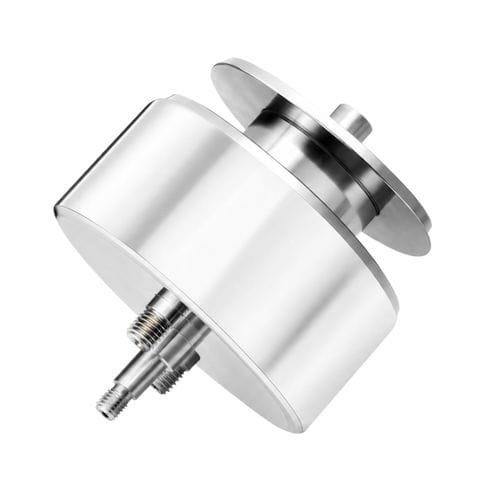

Electroimán de mantenimiento WL4020

linealde bloqueode clasificación

Resumen
El solenoide tubular push-pull WL4020 es un actuador lineal electromecánico diseñado para proporcionar movimientos rápidos y repetibles de empuje y tracción en entornos industriales. La construcción estándar incluye bobina de cobre, émbolo de acero, resorte de retorno y carcasa de acero al carbono con recubrimiento zincado. (Nota: referencia de página WL4020; entrada de ficha técnica WL4042.)

Características principales

• Diseño tubular compacto para integración en espacios reducidos
• Tiempos de respuesta en orden de milisegundos y desplazamiento lineal repetible
• Salida push/pull estable en recorridos cortos
• Disponible en 12 V y 24 V CC (otras tensiones personalizables) y varias longitudes de carrera
• Bajo mantenimiento y bobina de consumo eficiente
• Opciones de montaje, longitudes de cable y ciclos de trabajo por encargo

Cómo funciona
Al aplicar alimentación CC, la corriente en los devanados genera un campo magnético que atrae o empuja el émbolo de acero, produciendo movimiento lineal de empuje o tracción. Al cortar la alimentación, el resorte de retorno devuelve el émbolo a su posición inicial. La fuerza depende de voltaje/corriente, longitud de carrera, material del émbolo y geometría del circuito magnético.

Aplicaciones

• Automatización industrial: expulsión, bloqueo, conmutación, clasificación e interfaces con transportadores
• Máquinas expendedoras, taquillas inteligentes y mecanismos de cierre electrónicos
• Actuación lineal compacta en equipos médicos
• Electrodomésticos, máquinas de embalaje y equipos textiles
• Sistemas automotrices para cierres y controles
• Mecanismos de alta velocidad en robótica y sistemas de clasificación

Ventajas y desventajas

• Ventajas: reducido volumen, respuesta rápida, repetibilidad predecible, parámetros eléctricos/mecánicos personalizables
• Desventajas: calentamiento de la bobina con ciclos altos (puede reducir vida útil); la fuerza disminuye con el aumento de la carrera; fuerzas máximas inferiores frente a soluciones neumáticas/hidráulicas para cargas elevadas

Resumen de solución de problemas

• Fuerza débil: verificar tensión de alimentación, resistencia de la bobina y carrera excesiva; comprobar interferencias magnéticas
• Sobrecalentamiento: reducir ciclo de trabajo, verificar tensión y mejorar ventilación
• Atascos/movimiento lento: inspeccionar suciedad, corrosión, lubricación o piezas dobladas/desgastadas
• Fallo eléctrico: medir resistencia de la bobina para detectar devanados abiertos o cortocircuitados; revisar cables

Datos técnicos y notas (según ficha)

• Marca: Weilong Technology
• N.º de modelo (ficha): WL4042
• Referencia de página: WL4020
• Tensión nominal: 12 V CC o 24 V CC
• Potencia nominal: 20–30 W
• Tipo: solenoide tubular push-pull
• Fuerza de retención: ~10–20 N (≈1.8 kg indicado)
• Carrera: 5–10 mm
• Tiempo de reinicio: ~30 ms
• Vida útil: ~100.000 ciclos
• Clase de aislamiento: F; Hi-Pot: CA 600 V 50/60 Hz 2 s
• Temperatura de trabajo: -10 °C a 100 °C
• Deber de trabajo típico: 10%–30% (diseño 1%–100%)
• Material: carcasa en acero al carbono con recubrimiento zincado
• Longitud de cable: 200 mm; tolerancia dimensional: ±0,1 mm
• Certificaciones: CE, RoHS, ISO9001; garantía 1 año; MOQ 1000 uds; capacidad 5000 uds/semana; plazo ~30 días; puerto: Shenzhen

Características / especificaciones técnicas

• Modelo: WL4020 (página) / WL4042 (ficha)
• Voltaje de funcionamiento: 12 V CC o 24 V CC (opciones personalizables)
• Potencia: 20–30 W
• Tipo: tubular push-pull
• Fuerza de retención: aprox. 10–20 N (valor de referencia 1.8 kg)
• Rango de carrera: 5 mm, 10 mm
• Tiempo de respuesta / reinicio: ~30 ms
• Vida útil estimada: ~100.000 ciclos
• Material de la carcasa: acero carbono zincado
• Longitud del cable: 200 mm; tolerancia: ±0,1 mm
• Temperatura de operación: -10 °C a 100 °C; clase de aislamiento F
• Ciclo de trabajo: diseño 1%–100%; uso típico 10%–30%
