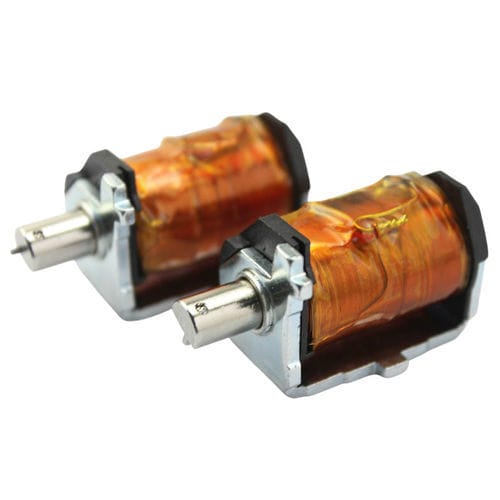

Electroimán lineal WL0838

compactoopen frame24 V

Descripción del producto
El electroimán en marco en C WL0838 es un actuador electromagnético compacto de bastidor abierto, diseñado para convertir energía eléctrica en movimiento lineal preciso con respuesta rápida y salida de fuerza confiable. Está optimizado para instalaciones con espacio limitado y ofrece instalación sencilla, buena disipación térmica y opciones configurables (voltaje, carrera, fuerza).

Usos y aplicaciones clave

• Máquinas expendedoras (mecanismos de dispensado y bloqueo)
• Cerraduras inteligentes y sistemas de cierre electrónico / control de acceso
• Dispositivos médicos y sistemas de control de fluidos (diagnóstico y control de precisión)
• Automatización industrial: válvulas, interruptores, actuadores, control de dispositivos industriales
• Máquinas de envasado, sistemas de impresión, maquinaria textil
• Máquinas de monedas, kioscos, equipos de oficina y otros dispositivos compactos

Características y ventajas

• Diseño abierto de marco en C para instalación compacta y mejor refrigeración
• Respuesta rápida y movimiento lineal preciso debido al mecanismo pistón-bobina
• Carrera, voltaje (opciones AC/DC) y fuerza de salida configurables
• Rentable y fácil de fabricar, mantener y montar
• Apto para ciclos de servicio intermitentes y, según la variante, ciclos continuos

Ventajas

• Diseño compacto para espacios reducidos
• Producción y aprovisionamiento rentables
• Tiempo de reacción rápido adecuado para automatización
• Instalación y mantenimiento sencillos gracias a la estructura de bastidor abierto
• Mejor disipación de calor en comparación con tipos de marco cerrado
• Opciones personalizables (voltaje, carrera, fuerza, montaje)

Desventajas

• Eficiencia magnética inferior en comparación con marcos cerrados (pérdida de flujo)
• Menor fuerza máxima — no ideal para tareas de gran carga
• Partes internas expuestas más sensibles a ambientes agresivos (polvo, humedad) salvo protección
• Mayor ruido acústico y vibración a altas frecuencias de conmutación
• Durabilidad potencialmente reducida y vida útil más corta en operación continua de alta carga

Solución de problemas y mantenimiento (resumen)

• No funciona: comprobar la alimentación, compatibilidad de voltaje, resistencia de la bobina y cableado; sustituir bobina quemada
• Fuerza insuficiente: verificar el voltaje de suministro, reducir la carga o seleccionar un electroimán de mayor fuerza, comprobar la alineación
• Sobrecalentamiento: confirmar el ciclo de servicio, verificar la estabilidad del suministro, mejorar la ventilación o elegir una pieza de mayor potencia
• Respuesta retrasada: limpiar contaminantes, comprobar/sustituir el resorte de retorno, asegurar una alimentación estable
• Ruido/vibración: revisar el montaje, sustituir resortes/tulipas desgastadas, preferir variantes DC para reducir ruido
• Pistón atascado: eliminar contaminantes, sustituir resortes de retorno débiles, considerar desmagnetización o espaciadores no magnéticos
• Movimiento errático: inspeccionar el cableado y el aislamiento de la bobina, verificar la estabilidad de la alimentación y las protecciones térmicas

Notas sobre la selección
Al seleccionar el WL0838 o electroimanes en C similares, confirme el voltaje requerido (AC vs DC), la longitud de carrera, el ciclo de servicio (intermitente vs continuo), la fuerza de salida y las necesidades de protección ambiental. Un correcto alineado, montaje y ventilación mejoran el rendimiento y la vida útil.

Características / Especificaciones técnicas

• Marca: Weilong Technology
• Número de modelo: WL 0838
• Voltaje nominal (V): DC 12 o 24 V
• Potencia nominal (W): 10.28 W
• Modo de trabajo / Vida útil: 100,000 ciclos
• Fuerza de retención: 400 Gf a una distancia de carrera de 5 mm
• Carrera (mm): 3-5 mm
• Tiempo de reinicio (s): 1 s
• Vida útil de servicio: 300,000 veces
• Certificación: CE, ROHS, ISO9001
• Material: carcasa de acero al carbono con recubrimiento zincado
• Longitud del cable (mm): 200
• Estilo de instalación: ambos lados con tres orificios de montaje para una instalación fácil
• Tolerancia de dimensión: +/- 0.1 mm
• Impermeable: Ninguno
• Clase de aislamiento: F (150 °C)
• Prueba Hi-Pot: AC 600V 50/60Hz 1 s
• Fuerza de retención sin excitación: 0
• Temperatura de trabajo: -10°C a 100°C
• Ciclo de trabajo: 1-100%
• Términos de pago (info comercial): TT, o LC a la vista
• Pedido de muestra: Sí
• Garantía: 1 año
• MOQ: 500 pcs
• Capacidad de suministro: 5000 pcs por semana
• Tiempo de entrega: 30 días
• Puerto de carga: Shenzhen
