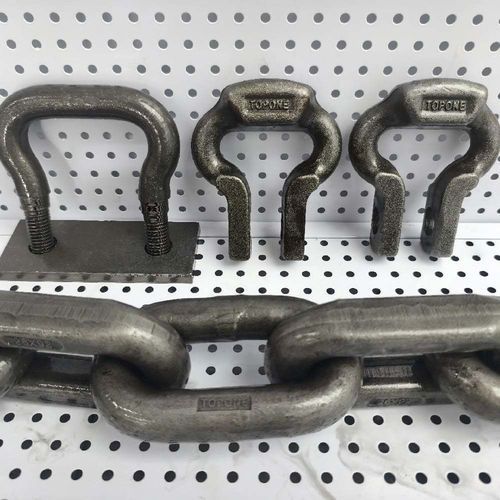

Cadena para transporte de acero

de eslabonespara la industria mineraresistente a la corrosión

Descripción del producto La cadena minera galvanizada de eslabones redondos es una cadena de eslabones redondos fabricada en acero aleado y galvanizada por inmersión para mejorar la resistencia a la corrosión. Está diseñada para aplicaciones mineras y de manipulación de materiales pesados que requieren resistencia, resistencia al desgaste y larga vida útil.

Introducción La cadena minera galvanizada está pensada para el manejo de materiales a granel, correas transportadoras y equipos de elevación en entornos mineros, incluyendo minería subterránea y a cielo abierto. La capa de galvanizado por inmersión protege contra la humedad, agentes químicos y materiales abrasivos, prolongando la vida del componente y reduciendo el mantenimiento.

Aplicaciones

• Sistemas de transporte (conveyor)
• Conjuntos de cadenas con barras porta-eslabones
• Equipos de elevación y izado
• Sistemas de transporte de materiales en minas
• Operaciones mineras subterráneas y a cielo abierto

Características

• Material: acero aleado que proporciona alta resistencia a la tracción y al desgaste
• Tratamiento de superficie: galvanizado por inmersión para protección contra la corrosión
• Disponible en varias medidas, pasos y clases (C, C++, D)
• Compatible con ruedas dentadas, conectores y accesorios para formar conjuntos completos

Dimensiones (tabla) Tamaño de cadena | Diámetro d (mm) | Paso P (mm) | Eslabón horizontal redondo b1 min (mm) | Eslabón horizontal redondo b2 max (mm) | Eslabón vertical plano c1 min (mm) | Eslabón vertical plano c2 max (mm) | e max (mm) | Peso (kg)
26x92 | 26 ±0.8 | 92 ±0.9 | 30.1 | 87 | 30 | 75 | 30.0 | 13.7
30x108 | 30 ±0.9 | 108 ±1.1 | 34.1 | 99 | 34 | 87 | 34.0 | 18.0
34x126 | 34 ±1.0 | 126 ±1.3 | 38.1 | 111 | 38 | 99 | 38.0 | 22.7
38x126 | 38 ±1.1 | 126 ±1.3 | 42.1 | 123 | 42 | 111 | 42.0 | 30.1
38x137 | 38 ±1.1 | 137 ±1.4 | 42.1 | 123 | 42 | 111 | 42.0 | 29.0
38x146 | 38 ±1.1 | 146 ±1.5 | 42.1 | 123 | 42 | 111 | 42.0 | 27.6
42x137 | 42 ±1.1 | 137 ±1.4 | 18.6 | 139 | 46 | 115 | 48.5 | 37.0
42x146 | 42 ±1.1 | 146 ±1.5 | 48.6 | 139 | 46 | 115 | 48.5 | 36.0
42x152 | 42 ±1.4 | 152 ±1.5 | (no especificado) | (no especificado) | 54 | 127 | 56.0 | 47.0

Propiedades mecánicas (tabla) Tamaño de cadena | Clase de cadena | Fuerza de medida (kN) | Fuerza de ensayo (kN) | Fuerza de rotura min. (kN) | Alargamiento a la fuerza de ensayo max. (%) | Alargamiento a la rotura min. (%) | Resistencia a la fatiga min. (ciclos)
26x92 | C | 26 | 637 | 850 | 1.6 | 11 | 70,000
26x92 | C++ | 26 | 700 | 970 | 1.6 | 14 | 70,000
26x92 | D | 26 | 740 | 1060 | 1.4 | 11 | 90,000
30x108 | C | 35 | 848 | 1,130 | 1.6 | 11 | 70,000
30x108 | C++ | 35 | 950 | 1,280 | 1.6 | 14 | 70,000
30x108 | D | 35 | 990 | 1,400 | 1.4 | 11 | 90,000
34x126 | C | 45 | 1,090 | 1,450 | 1.6 | 11 | 70,000
34x126 | C++ | 45 | 1,200 | 1,650 | 1.6 | 14 | 70,000
34x126 | D | 45 | 1,270 | 1,800 | 1.4 | 11 | 90,000
38x126 / 38x137 / 38x146 | C | 57 | 1,360 | 1,820 | 1.6 | 11 | 70,000
38x126 / 38x137 / 38x146 | C++ | 57 | 1,500 | 2,040 | 1.6 | 14 | 70,000
38x126 / 38x137 / 38x146 | D | 57 | 1,590 | 2,270 | 1.4 | 11 | 90,000
42x146 / 42x152 | C | 69 | 1,660 | 2,220 | 1.6 | 11 | 70,000
42x146 / 42x152 | C++ | 69 | 1,800 | 2,500 | 1.6 | 14 | 70,000
42x146 / 42x152 | D | 69 | 1,940 | 2,770 | 1.4 | 11 | 90,000

Notas Los valores se proporcionan con las tolerancias de fabricación indicadas. La cadena se suministra en clases C, C++ y D con las fuerzas de ensayo, rotura y los ciclos de resistencia a la fatiga correspondientes.
