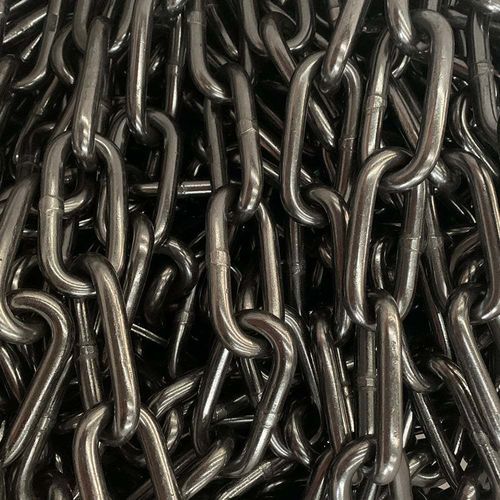

Cadena para transporte de acero DIN 20637

de eslabonespara la industria minera

Resumen
Cadenas monorraíl de eslabón largo en acero redondo calibradas y probadas para suspensiones en minería. Fabricadas en acero aleado que contiene Ni, Cr, Mo y otros elementos de aleación; el rendimiento mecánico supera la norma DIN 20637 original en aproximadamente un 10%.

Descripción corta
Monorraíles para minería — cadenas redondas de eslabón largo probadas, aptas para sistemas de suspensión en transportadores y aplicaciones de monorraíl.

Etiquetas

• Monorraíles para minería
• Eslabón largo probado
• DIN 20637

Tabla de parámetros
Tamaño de cadena | d x p | d (mm) | p (mm) | b1 (mm) | Fuerza de ensayo (kN) | Fuerza de rotura (kN) | Alargamiento unitario a fuerza de ensayo (%) máx. | Alargamiento unitario a fuerza de rotura (%) min. | Deflexión F (mm) min. | Peso (kg/m)
16x80 | 16x80 | 16 ±0.6 | 80 ±1.5 | 22.4 +3/-0 | 60 | 180 | 1.6 | 2.0 | 21 | 4.7
18x90 | 18x90 | 16 ±0.9 | 90 ±1.5 | 25.0 +3/-0 | 100 | 250 | 1.6 | 2.0 | 23 | 6.0

Normas
DIN 20637

Especificaciones técnicas

• Tipo de producto: Monorraíles para minería (cadenas redondas probadas para suspensiones, eslabón largo probado)
• Materiales: Acero aleado con Ni, Cr, Mo y otros elementos de aleación
• Rendimiento: Propiedades mecánicas superiores a la norma DIN 20637 original en ~10%
• Normas: DIN 20637
• Tamaños de cadena disponibles y parámetros clave (extracto):

  • 16x80 — d: 16 ±0.6 mm; p: 80 ±1.5 mm; b1: 22.4 +3/-0 mm; Fuerza de ensayo: 60 kN; Fuerza de rotura: 180 kN; Alargamiento a fuerza de ensayo (máx): 1.6%; Alargamiento a fuerza de rotura (mín): 2.0%; Deflexión F min: 21 mm; Peso: 4.7 kg/m
  • 18x90 — d: 16 ±0.9 mm; p: 90 ±1.5 mm; b1: 25.0 +3/-0 mm; Fuerza de ensayo: 100 kN; Fuerza de rotura: 250 kN; Alargamiento a fuerza de ensayo (máx): 1.6%; Alargamiento a fuerza de rotura (mín): 2.0%; Deflexión F min: 23 mm; Peso: 6.0 kg/m
