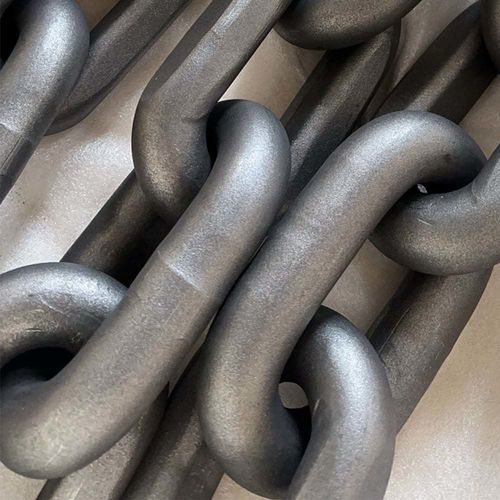

Cadena de transmisión

de mandode transmisión de potenciade acero al carbono

Resumen
La cadena de eslabones redondos DIN 22252 es una cadena de servicio pesado especificada para aplicaciones mineras y de transporte a granel. Fabricada conforme a normas definidas, proporciona elevada resistencia a la tracción, resistencia al desgaste y precisión dimensional necesarias para equipos de transporte y corte en explotaciones mineras subterraneas y superficiales.

Introducción
La cadena de eslabones redondos DIN 22252 (cadena de eslabones de acero redondo, cadena transportadora minera) se produce según la especificación DIN 22252. Los materiales habituales incluyen aceros al carbono y aleados seleccionados por su resistencia a la tracción y comportamiento a la fatiga. Las cadenas se suministran en múltiples tamaños y grados para adecuarse a los requisitos de aplicación e integrarse con piñones y accesorios del sistema de transmisión por cadena.

Aplicación

• Transportadores frontales blindados (Armoured Face Conveyors, AFC)
• Cargadores por etapas con viga (Beam Stage Loaders, BSL)
• Máquinas roadheader y equipos de corte
• Palas de carbón y accionamientos auxiliares de cortadoras
• Otro equipo pesado que requiera cadena minera de eslabón redondo

Normas
Producción según DIN 22252 o PN-G-46701 o GB/T-12718 o GOST 25996.

Materiales y tratamientos

• Materiales: acero al carbono, acero alto en carbono, acero al manganeso, 20MN2, 25mnV, 23MnNiCrMo54
• Tratamientos: tratamiento térmico, cementación, ennegrecido, electrophoresis, granallado

Dimensiones (filas seleccionadas)
Chain Size (d x p) | Diámetro d (mm) | Paso P (mm) | b1 min. (mm) | b2 max. (mm) | Peso (kg/m)
14 x 50 | 14 ±0.4 | 50 ±0.5 | 17 | 48 | 4.0
18 x 64 | 18 ±0.5 | 64 ±0.5 | 21 | 60 | 6.6
19 x 64.5 | 19 ±0.6 | 64.5 ±0.6 | 22 | 63 | 7.4
22 x 86 | 22 ±0.7 | 86 ±0.9 | 26 | 73 | 9.5
24 x 86 | 24 ±0.7 | 86 ±0.9 | 28 | 79 | 11.6
24 x 87.5 | 24 ±0.7 | 87.5 ±0.9 | 28 | 79 | 11.5
26 x 92 | 26 ±0.8 | 92 ±0.9 | 30 | 85 | 13.7
30 x 108 | 30 ±0.9 | 108 ±1.1 | 34 | 97 | 18.0
34 x 126 | 34 ±1.0 | 126 ±1.3 | 38 | 110 | 22.7
38 x 126 | 38 ±1.1 | 126 ±1.4 | 42 | 121 | 30.1
38 x 137 | 38 ±1.1 | 137 ±1.4 | 42 | 121 | 29.0
42 x 137 | 42 ±1.1 | 137 ±1.4 | 48 | 137 | 36.9
42 x 146 | 42 ±1.1 | 146 ±1.5 | 48 | 137 | 36.0

Propiedades mecánicas (extractos)
La tabla de propiedades mecánicas indica fuerza de ensayo, resistencia mínima a la rotura, deformación a la fuerza de ensayo y a la rotura, flecha y resistencia a la fatiga por tamaño y grado. Extractos de ejemplo:
Chain Size | Grade | Test Force (kN) | Breaking Force min. (kN) | Elongation at test force max (%) | Elongation at breaking force min (%) | Deflection f min. (mm) | Fatigue Resistance (cycles)
14 x 50 | B | 150 | 190 | 1.4 | 14 | 14 | 50,000
14 x 50 | C | 200 | 250 | 1.6 | 14 | 14 | 70,000
14 x 50 | C++ | 200 | 280 | 1.6 | 18 | 14 | 90,000
18 x 64 | B | 260 | 320 | 1.4 | 14 | 18 | 50,000
18 x 64 | C | 330 | 410 | 1.6 | 14 | 18 | 70,000
18 x 64 | C++ | 330 | 460 | 1.6 | 18 | 14 | 90,000
22 x 86 | B | 380 | 490 | 1.4 | 14 | 22 | 50,000
22 x 86 | C | 490 | 610 | 1.6 | 14 | 22 | 70,000
22 x 86 | C++ | 490 | 680 | 1.6 | 18 | 14 | 90,000
26 x 92 | B | 540 | 670 | 1.4 | 14 | 26 | 50,000
26 x 92 | C | 640 | 850 | 1.6 | 14 | 26 | 70,000
26 x 92 | C++ | 700 | 960 | 1.6 | 18 | 16 | 90,000
30 x 108 | C | 850 | 1130 | 1.6 | 14 | 30 | 70,000
30 x 108 | C++ | 950 | 1280 | 1.6 | 18 | 30 | 90,000
34 x 126 | C | 1080 | 1450 | 1.6 | 14 | 34 | 70,000
34 x 126 | C++ | 1200 | 1650 | 1.6 | 18 | 34 | 90,000
38 x 126 / 38 x 137 | C | 1360 / 1500 | 1810 / 2040 | 1.6 | 18 | 38 | 70,000
38 x 126 / 38 x 137 | C++ | 1500 / 1700 | 2040 / 2270 | 1.9 | 16 | 38 | 90,000
42 x 137 / 42 x 146 | C | 1660 / 1800 | 2200 / 2500 | 1.6 | 18 | 42 | 70,000
42 x 137 / 42 x 146 | C++ | 1800 / 2070 | 2500 / 2770 | 1.9 | 16 | 42 | 90,000

Aviso
Todos los recubrimientos anticorrosión reducen las propiedades mecánicas; especificar recubrimiento y grado al solicitar. Pueden fabricarse otras medidas y grados especiales según requisitos del cliente.

Características / especificaciones técnicas

• Denominación / Modelo: DIN 22252
• Tipo de producto: Cadena minera de eslabón redondo / cadena en acero de eslabón redondo
• Normas: DIN 22252, PN-G-46701, GB/T-12718, GOST 25996
• Materiales: acero al carbono, acero alto en carbono, acero al manganeso, 20MN2, 25mnV, 23MnNiCrMo54
• Tratamientos: tratamiento térmico, cementación, ennegrecido, electrophoresis, granallado
• Aplicaciones: transportadores frontales blindados, cargadores por etapas con viga, máquinas roadheader, palas de carbón, maquinaria pesada
• Tablas de dimensiones y propiedades mecánicas disponibles para múltiples tamaños (ejemplos arriba)
• Personalización: otras medidas y grados producidos según requisitos del cliente
