Piñón de cadenas

de dientes rectosde ejepara cadena transportadora

Descripción del producto

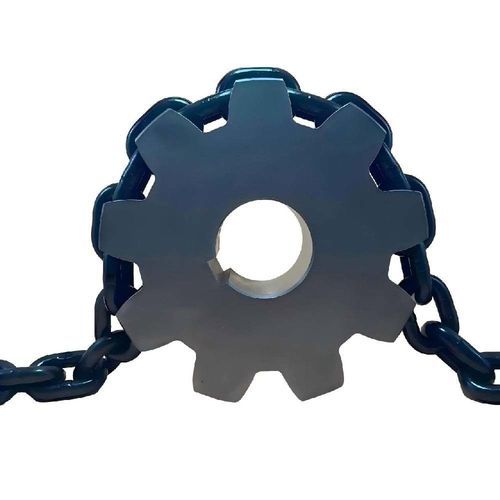

El piñón de transmisión para cadena de eslabones redondos TOPONE Chain transmite el par desde el eje motriz a una cadena de eslabones redondos de acero calibrada, utilizada en sistemas de transporte minero de alta carga. La geometría alterna de diente y bolsillo permite orientar los eslabones consecutivos, mientras que las raíces de diente contorneadas y los bolsillos distribuyen el contacto sobre la superficie del eslabón.

Introducción
Los accionamientos de cintas transportadoras mineras soportan altas fuerzas de tracción, impactos repetidos, abrasión y articulación continua. Un perfil de diente incorrecto concentra la presión, dificulta el asiento del eslabón y acelera el desgaste. Este piñón utiliza dientes y bolsillos formados para recibir cada eslabón redondo y permitir la rotación del eslabón siguiente al envolver la cadena alrededor del piñón.

Parámetros (símbolos de plano)

• B — Posición de sección
• D₀ — Diámetro primitivo del piñón
• Dₑ — Diámetro exterior del piñón
• D₁ — Diámetro del círculo de eslabones de apoyo
• l — Ancho de la ranura del eslabón de apoyo
• R₁ — Radio de arco del perfil de diente
• R₂ — Radio de arco de la raíz del diente
• R₃ — Radio de arco del plano del bolsillo de la cadena
• R₄ — Radio de arco de la ranura del eslabón de apoyo
• R₅ — Radio de arco de la raíz de diente corto
• H — Distancia desde el centro del piñón hasta el plano inferior del bolsillo de la cadena
• L — Longitud del bolsillo de la cadena
• W — Espesor del diente corto
• A — Distancia entre centros de los bolsillos de la cadena
• θ — Posición angular de dientes y bolsillos

Información requerida para la selección

• Tipo de cadena — Cadena minera de eslabones redondos en acero
• Dimensiones de la cadena — Diámetro nominal × paso
• Dimensiones del eslabón — Ancho interior, ancho exterior y longitud del eslabón
• Norma de cadena — Norma nacional o internacional requerida
• Condición de la cadena — Cadena nueva o cadena usada existente
• Número de dientes — Recuento de dientes confirmado
• Agujero (bore) — Diámetro acabado del agujero del eje
• Chaveta — Ancho, profundidad y posición
• Ancho del piñón — Anchura axial requerida
• Datos del accionamiento — Potencia, par, velocidad y sentido de giro
• Configuración del transportador — Cadena simple, cadena central o configuración multicana
• Condiciones de servicio — Material manejado, impactos, abrasión y entorno de trabajo
• Materiales de referencia — Muestra de cadena, piñón existente o plano aprobado

Material y tratamiento térmico

• El grado del material base debe definirse en la especificación de la orden.
• Proceso de fabricación: forjado, fundición o mecanizado según se especifique.
• Propiedades mecánicas generales a confirmar por pedido.
• Requisitos de endurecimiento superficial de dientes y bolsillos a especificar.
• Profundidad efectiva de endurecimiento y dureza superficial/núcleo de las piezas a definir.
• Permitir la holgura de mecanizado a acordar.
• Acabado superficial y protección anticorrosiva a especificar.
• No se publica ningún grado de material ni valor de dureza hasta que el fabricante lo confirme.

Fabricación e inspección

• El perfil de diente debe seguir el plano técnico aprobado y coincidir con las dimensiones de la cadena calibrada.
• Inspecciones posibles: revisión del certificado de material, inspección de agujero y chaveta, verificación del diámetro primitivo y del diámetro exterior, comprobación del número de dientes.
• Medición del perfil de dientes y bolsillos, inspección de la distancia entre centros de bolsillos, medición del ancho del piñón.
• Verificación de los radios de raíz de diente y de bolsillo, inspección de concentricidad y excentricidad radial.
• Prueba de ajuste con cadena coincidente o con plantilla de inspección, examen visual de las superficies mecanizadas.
• Verificación de dureza y profundidad de temple cuando estén especificadas; ensayos por partículas magnéticas o ultrasonidos si se requieren.

Normas y pedido

• Nombre: Mining Round Link Chain Drive Sprocket
• Marca: TOPONE Chain
• Referencia de modelo: Mining Round Link Chain Drive Sprocket
• MOQ: 1 pieza
• Embalaje: Caja + palet de acero
• Normas de fabricación: Producido según el plano de piñón aprobado, las dimensiones de la cadena coincidente y la especificación confirmada de material/tratamiento térmico. El paso de diente, la geometría del bolsillo, el agujero, la chaveta, el ancho y los radios de perfil deben coincidir con la orden técnica.
• Normas de ensayo: Plan de inspección confirmado con el pedido; puede incluir verificación de material, mediciones dimensionales, pruebas de ajuste con cadena, pruebas de dureza y ensayos no destructivos.
• Normas de aplicación: La interfaz puede diseñarse para cadenas de eslabones redondos según normas como DIN 22252:2012 e ISO 610:1990 (a confirmar).
• Guía de mantenimiento: Inspeccionar dientes del piñón, bolsillos de cadena, raíces de diente, agujero y chaveta durante el mantenimiento programado; vigilar el agrandamiento de bolsillos, grietas, deformaciones y asiento de los eslabones; comparar el crecimiento del paso de la cadena y el desgaste de los bolsillos del piñón.

Aplicaciones

• Transportadores de cadena subterráneos
• Transportadores frontales blindados
• Cargadores de escenario (stage loaders)
• Sistemas de accionamiento de transportadores de rastra
• Sistemas de cadena para arado de carbón
• Equipos de transporte de minerales de gran resistencia
• Repuestos de accionamiento para sistemas de cadena de eslabones redondos calibrados

Especificaciones técnicas

• Nombre comercial: Mining Round Link Chain Drive Sprocket
• Marca: TOPONE Chain
• Referencia de modelo: Mining Round Link Chain Drive Sprocket
• MOQ: 1 pieza
• Embalaje: Caja + palet de acero
• Grado de material, tratamiento térmico, dureza, número de dientes, tamaño del agujero, dimensiones de la chaveta, diámetro primitivo, diámetro exterior, ancho del piñón y otros parámetros numéricos: a confirmar con el comprador y especificar en la orden.
• Diseñado para adaptarse a las dimensiones de cadenas mineras de eslabones redondos calibradas y a la interfaz eje/accionamiento confirmada.
