Rueda monobloque

de acero al carbonolisade cartón

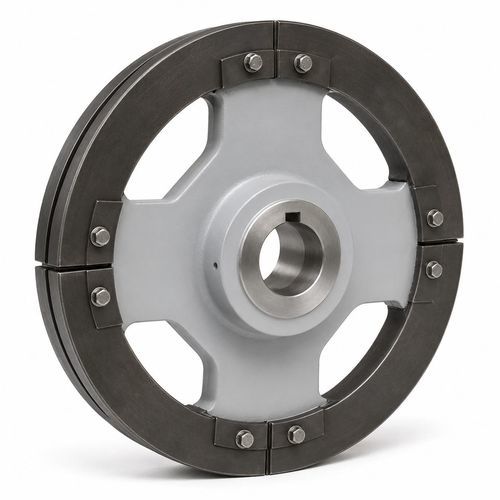

Descripción del producto
Las ruedas de cadena segmentadas lisas están diseñadas para elevadores de cangilones y transportadores que emplean cadenas de acero redondo DIN 764, DIN 766 o CICSA LH. También son compatibles con grilletes DIN 5699 y DIN 745, accesorios de cubeta ATS y accesorios rascadores ALH/BLH. Los segmentos planos reemplazables están fabricados en acero C45 y envejecidos por inducción para mejorar la resistencia al desgaste. El buje de acero soldado incluye aberturas de descarga de material para evitar acumulación de polvo. El diámetro interior se mecaniza según las dimensiones del eje y puede incluir una chaveta o prepararse para un sistema de bloqueo sin chaveta. El diseño segmentado permite sustituir los segmentos de rodadura gastados sin cambiar la rueda completa.

Introducción
Estas ruedas segmentadas lisas proporcionan soporte y guiado suave de la cadena en elevadores de cangilones y transportadores de materiales a granel. La superficie de rodadura lisa (sin dientes) es adecuada para cadenas de acero redondo, grilletes de cubeta y accesorios rascadores que circulan por el borde. Los segmentos reemplazables montados en un buje soldado reducen costes de mantenimiento y tiempos de inactividad al permitir la renovación parcial de la superficie de rodadura.

Las aberturas del buje permiten descargar polvo y material suelto en lugar de acumularse alrededor de la rueda, favoreciendo un movimiento de cadena fiable al manejar polvos, cenizas, granos, minerales y otros materiales a granel.

El alojamiento del eje se mecaniza según los requisitos de instalación y la rueda puede usar una conexión con chaveta o un dispositivo de bloqueo sin chaveta. Los diámetros nominales estándar en catálogo van de 450 a 800 mm y los diámetros de cadena compatibles estándar cubren de 13 a 26 mm; otros diámetros están disponibles bajo pedido.

Parámetros (tabla)
Code | Diámetro nominal D (mm) | Diámetro primitivo Dp (mm) | Diámetro cadena DIN 764 / DIN 766 (mm) | Diámetro cadena TOPONE LH (mm) | D1 (mm) | A (mm) | C (mm) | E (mm) | Masa por rueda (kg ≅)
450/13 | 450 | 453 | 13 | – | 440 | 20 | 60 | 120 | 100
450/14 | 450 | 454 | – | 14 | 440 | 20 | 60 | 120 | 100
450/16 | 450 | 456 | 16 | – | 440 | 22 | 62 | 120 | 100
460/16 | 460 | 461 | 16 | – | 445 | 22 | 62 | 120 | 100
500/13 | 500 | 503 | 13 | – | 490 | 20 | 60 | 120 | 110
500/14 | 500 | 504 | – | 14 | 490 | 20 | 60 | 120 | 110
500/16 | 500 | 506 | 16 | – | 490 | 22 | 62 | 120 | 110
500/18 | 500 | 508 | 18 | – | 490 | 25 | 65 | 120 | 110
540/13 | 540 | 543 | 13 | – | 530 | 20 | 60 | 120 | 120
540/16 | 540 | 546 | 16 | 16 | 530 | 22 | 62 | 120 | 120
560/16 | 560 | 561 | 16 | 16 | 545 | 22 | 62 | 120 | 130
600/16 | 600 | 601 | 16 | 16 | 585 | 22 | 62 | 130 | 140
630/16 | 630 | 631 | 16 | 16 | 615 | 22 | 62 | 130 | 145
630/18 | 630 | 633 | 18 | – | 615 | 25 | 75 | 130 | 155
630/19 | 630 | 634 | – | 19 | 615 | 25 | 75 | 130 | 155
630/20 | 630 | 635 | 20 | – | 615 | 25 | 75 | 130 | 155
630/22 | 630 | 632 | – | 22 | 610 | 28 | 78 | 130 | 160
650/16 | 650 | 651 | 16 | 16 | 635 | 22 | 62 | 140 | 150
650/18 | 650 | 653 | 18 | – | 635 | 25 | 75 | 140 | 170
650/19 | 650 | 654 | – | 19 | 635 | 25 | 75 | 140 | 170
650/22 | 650 | 657 | – | 22 | 635 | 27 | 77 | 140 | 175
700/19 | 700 | 704 | – | 19 | 685 | 25 | 75 | 150 | 200
700/22 | 700 | 702 | – | 22 | 680 | 28 | 78 | 150 | 200
700/26 | 700 | 706 | 26 | 26 | 680 | 32 | 92 | 150 | 210
800/22 | 800 | 802 | – | 22 | 780 | 28 | 78 | 150 | 240
800/23 | 800 | 803 | 23 | – | 780 | 30 | 80 | 150 | 240
800/26 | 800 | 801 | 26 | 26 | 775 | 32 | 92 | 150 | 250

Normas

• Nombre: Ruedas de cadena segmentadas lisas
• MOQ: 1 unidad
• Embalaje: Cartón + palé metálico
• Normas de fabricación: Fabricadas para encajar con cadenas de acero redondo según DIN 764 y DIN 766, grilletes según DIN 5699 y DIN 745, o cadenas TOPONE LH con accesorios ATS y accesorios rascadores ALH/BLH. Segmentos planos reemplazables en acero C45 endurecido por inducción. Buje soldado con aberturas de descarga.
• Normas de ensayo: No especificadas en el catálogo; las dimensiones de la rueda, la compatibilidad de la cadena y los requisitos de alabeo mecanizado deben confirmarse según el modelo de catálogo seleccionado y las especificaciones del cliente.
• Normas de aplicación: Adecuado para elevadores de cangilones y transportadores que usan cadenas redondas DIN 764, DIN 766 o CICSA LH. Compatible con grilletes DIN 5699 y DIN 745, accesorios de cubeta ATS y accesorios rascadores ALH/BLH.
• Normas de mantenimiento: Los segmentos de rodadura son extraíbles y reemplazables; inspeccionar segmentos y superficies de contacto de la cadena durante el mantenimiento programado y reemplazar los segmentos desgastados por componentes coincidentes.

Características / especificaciones técnicas

• Segmentos planos reemplazables: acero C45 con endurecimiento por inducción para mejorar la resistencia al desgaste.
• Buje: buje de acero soldado con aberturas de descarga de material para evitar la acumulación de polvo y material suelto.
• Alojamiento: mecanizado según las dimensiones del eje; puede incluir chaveta o prepararse para un dispositivo de bloqueo sin chaveta.
• Compatibilidad: diseñado para cadenas redondas DIN 764 / DIN 766 / CICSA LH; compatible con grilletes DIN 5699 y DIN 745; accesorios de cubeta ATS; accesorios rascadores ALH/BLH.
• Construcción: diseño segmentado que permite reemplazar secciones de rodadura desgastadas sin sustituir la rueda completa.
• Diámetros nominales estándar (catálogo): 450 mm a 800 mm. Diámetros de cadena estándar cubiertos: 13 mm a 26 mm. Otros diámetros disponibles bajo pedido.
• Ejemplos típicos de dimensiones D1 (diámetro exterior/alvéolo) y masa listados en la tabla de parámetros; masa por rueda aproximadamente de 100 kg a 250 kg según el modelo.
• Embalaje: Cartón + palé metálico.
