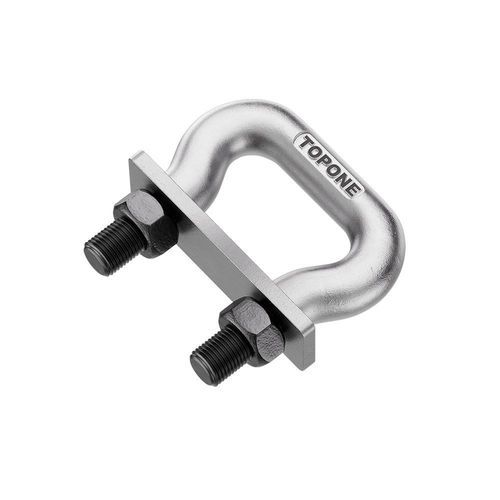

Eslabón forjado DIN series

para cadena transportadorapara cadena portacables

Resumen
Cadenas de elevador DIN 745 y eslabones para raspadores DIN 5699: eslabones forjados diseñados para elevadores de cangilones (verticales) y transportadores de raspador (planos/inclinados). Diseñados para distribución uniforme de carga, reemplazo rápido de eslabones y resistencia al desgaste bajo cargas de impacto y ciclos de trabajo.

Introducción
Artículo | Eslabón cadena DIN 745 (cangilones) | Eslabón cadena DIN 5699 (raspadores)
Aplicación típica | Elevadores de cangilones verticales | Transportadores de raspador planos o inclinados
Diseño básico | Cadena de paso corto en acero redondo con laterales ensanchados y perforados para atornillar los cangilones | Cadena de eslabón plano con laterales gruesos para aceptar raspadores soldados o atornillados
Pasos comunes | 125 mm, 160 mm, 200 mm | 142 mm, 177 mm, 250 mm
Método de montaje | Cangilones atornillados en orificios preperforados de los laterales | Raspadores soldados o fijados con conectores
Ventajas clave | Distribución uniforme de la carga, sustitución rápida de eslabones, alta resistencia a impactos | Amplia superficie de desgaste, gran resistencia a flexión/torción, adecuado para recorridos largos de raspador
Industrias frecuentes | Cemento, granos, fertilizantes (elevadores verticales) | Metalurgia, plantas de coque, incineración de residuos, transporte de cenizas

Parámetros (visión general)
La ficha incluye matrices de parámetros detalladas que enumeran los pasos disponibles, peso por eslabón, tamaños de orificio para pernos/placas, diámetros de eje y valores MBK (kN). Los tamaños de perno típicos van de M10 a M36 según el paso y el tamaño de la cadena. Las matrices ofrecen tablas numéricas de: paso (mm), peso (kg por eslabón), diámetros de eje (d1, d2, d3), dimensiones de placa (h, a, l, L, D), tamaños de sección (S, B) y MBK (kN).

Normas y notas
Fabricado para cumplir los requisitos dimensionales y funcionales de DIN 745 (cadenas para elevadores de cangilones) y DIN 5699 (cadenas para transportadores de raspador). Las distinciones entre uso vertical y uso plano/inclinado están descritas arriba; consulte las matrices de parámetros para seleccionar el paso y el tamaño de perno adecuados para su aplicación.

Especificaciones técnicas

• Normas: DIN 745 y DIN 5699 (diseños distintos para cangilones vs raspadores).
• Aplicaciones típicas: elevadores de cangilones verticales (DIN 745) y transportadores de raspador planos/inclinados (DIN 5699).
• Diseño: DIN 745 — cadena de paso corto en acero redondo con laterales ensanchados y perforados para cangilones atornillados; DIN 5699 — cadena de eslabón plano con laterales gruesos para raspadores soldados o atornillados.
• Pasos comunes: ejemplos 125 mm, 142 mm, 160 mm, 177 mm, 200 mm, 250 mm (matriz completa disponible).
• Tamaños de orificio para pernos/placas: de M10 a M36 según el paso/tamaño de cadena.
• Parámetros proporcionados: paso (mm), peso por eslabón (kg), diámetros d1/d2/d3, dimensiones de placa (h, a, l, L, D), tamaños de sección (S, B) y MBK (kN) para cada configuración.
• Ventajas: distribución uniforme de la carga, sustitución rápida de eslabones, alta resistencia a impactos (DIN 745); amplia superficie de desgaste, fuerte resistencia a flexión/torción, adecuado para trayectos largos de raspador (DIN 5699).
• Industrias frecuentes: cemento, granos y fertilizantes (elevadores verticales); metalurgia, plantas de coque, incineración de residuos y transporte de cenizas (raspadores).
