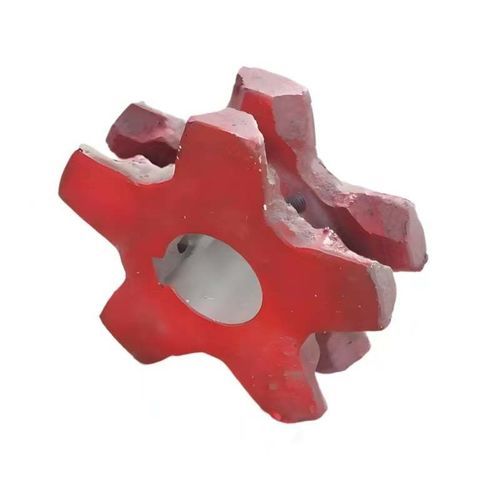

Piñón de cadenas

segmentadode hierro fundidode acero

Introducción
Las ruedas con cavidades son ruedas de accionamiento/guiado diseñadas para acoplarse a cadenas de acero redondas DIN 764 y TOPONE LH mediante cavidades mecanizadas que reproducen el perfil de la cadena en la circunferencia de la rueda. Cada cavidad corresponde a la sección de la cadena, asegurando un acoplamiento positivo y un desplazamiento controlado. Los modelos del catálogo cubren cadenas de 10 × 35 mm a 23 × 80 mm, con normalmente 6–9 cavidades.

Materiales

• Fundición de grafito esferoidal GS-800
• Acero aleado NiCrMo cementado superficialmente (recomendado para raspadores y elementos de transporte sujetos a desgaste)
• Acero aleado templado y revenido (para transportadores de tracción y aplicaciones de gran carga)

Construcción y características

• Disponible en construcción maciza o en dos mitades ensambladas con tornillos transversales para facilitar el desmontaje y mantenimiento
• El acoplamiento por cavidades guía las cadenas redondas sin dientes salientes, reduciendo las tensiones de contacto localizadas
• Cada cavidad se mecaniza para ajustarse a las dimensiones específicas de la cadena y garantizar un guiado preciso

Parámetros (modelos de catálogo)
Chain | dp (mm) | de (mm) | dm (mm) | sm (mm) | Suggested Max. Bore Ø (mm) | No. of Pockets | Mass (kg ≅)
10x35 DIN 764 | 157 | 176 | 88 | 55 | 50 | 7 | 5.2
13x45 DIN 764 | 203 | 230 | 120 | 70 | 70 | 7 | 11.7
13x45 DIN 764 | 259 | 282 | 150 | 80 | 100 | 9 | 18
14x50 LH | 193 | 212 | 120 | 70 | 70 | 6 | 9.5
16x56 DIN 764 | 252 | 280 | 130 | 100 | 80 | 7 | 23
18x63 DIN 764 | 244 | 274 | 168 | 100 | 95 | 6 | 24
18x63 DIN 764 | 284 | 322 | 147 | 90 | 95 | 7 | 27
18x63 DIN 764 | 363 | 390 | 200 | 120 | 130 | 9 | 58
19x75 LH | 290 | 314 | 160 | 110 | 110 | 6 | 25
20x70 DIN 764 | 359 | 400 | 180 | 115 | 140 | 8 | 55
23x80 DIN 764 | 411 | 450 | 200 | 135 | 140 | 8 | 85
22x86 LH | 333 | 400 | 160 | 130 | 135 | 6 | 89

Normas y embalaje

• Nombre: Pocket Wheels
• MOQ: 1 unidad
• Embalaje: Cartón + palé de acero
• Normas de fabricación: fabricadas para encajar con cadenas de acero redondas DIN 764 y TOPONE LH; disponibles en pieza única o en dos medias piezas ensambladas con tornillos transversales
• Pruebas: las dimensiones de la rueda, la geometría de las cavidades y la selección de material corresponden al modelo de catálogo seleccionado; no se especifica una norma de ensayo separada en el catálogo
• Aplicaciones: adecuadas para sistemas de raspadores, transportadores y aplicaciones de tracción que usan cadenas redondas; seleccione el material según desgaste y cargas
• Mantenimiento: la construcción en dos mitades con tornillos transversales facilita el desmontaje para inspección y reemplazo

Características / especificaciones técnicas

• Nombre del producto: Pocket Wheels
• Brand: TOPONE Chain
• Normas de cadena compatibles: DIN 764 y TOPONE LH
• Construcción: pieza única o dos mitades ensambladas con tornillos transversales
• Materiales: fundición GS-800; acero aleado NiCrMo cementado; acero aleado templado y revenido
• Rango de tamaños del catálogo: 10 × 35 mm a 23 × 80 mm
• Número de cavidades (catálogo): típ. 6–9 según modelo
• MOQ: 1 unidad
• Embalaje: Cartón + palé de acero
