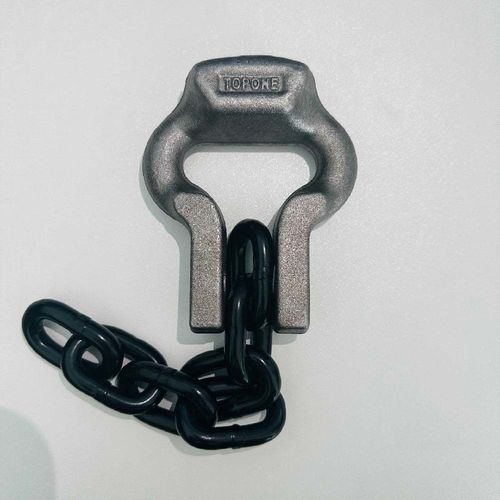

Eslabón doble DIN 22253 Open Link

para cadena transportadora

Descripción breve
Eslabones abiertos para cadenas de minería, también conocidos como enlaces de conexión abiertos, fabricados de acuerdo con DIN 22253, PN-G-46696 y MT/T71-1997. Diseñados para minería subterránea y transportadores de raspadores. Disponibles en configuraciones de orificio simple o doble y en tamaños nominales de 14x50 a 30x108.

Introducción
Conectores externos de cadena DIN 22253.

Dimensiones (tabla)
Columnas: Tamaño (mm) | a (mm) | t (mm) | c (mm) | b (mm) | e (mm) | l1 (mm) | m (mm) | n (mm) | p (mm) | f (mm) | g (mm)
14x50 | 15 (+0.7/-0.5) | 50 (+0.8/-0.3) | 79 ±1 | 17 +0.5 | 78 | 17.5 (+1/0) | 15 | 32 | 17 | 51 | 29
18x64 | 19 (+1.0/-0.5) | 64 (+0.9/-0.3) | 101 ±1 | 21 +0.5 | 100 | 20.5 (+1/0) | 19 | 43 | 37 | 55 | 40
19x64.5 | 20 (+1.0/-0.5) | 64.5 (+0.9/-0.3) | 105 ±1 | 21 +0.5 | 100 | 20.5 (+1/0) | 20 | 43 | 20 | 55 | 41
22x86 | 23 (+1.0/-0.5) | 86 (+1.3/-0.4) | 132 ±2 | 25 +1.0 | 133 | 24.5 (+1/0) | 23 | 52 | 44 | 75 | 46
24x86 | 25 (+1.0/-0.5) | 86 (+1.3/-0.4) | 136 ±2 | 25 +1.0 | 133 | 26 (+1/0) | 25 | 53 | 44 | 78 | 55
26x92 | 27 (+1.0/-0.5) | 92 (+1.4/-0.5) | 146 ±2 | 28 +1.0 | 141 | 28 (+1.5/0) | 27 | 58 | 44 | 85 | 56
30x108 | 32 (+1.0/-0.5) | 108 (+1.6/-0.5) | 172 ±2 | 31 +1.0 | 159 | 32 (+1.5/0) | 32 | 70 | 44 | 100 | 59

Propiedades mecánicas (tabla)
Columnas: Tamaño (mm) | Fuerza de ensayo Grado B (kN) | Fuerza de ensayo Grado C (kN) | Fuerza de ensayo DIN22253 (kN) | Fuerza de rotura Grado B (kN) | Fuerza de rotura Grado C (kN) | Fuerza de rotura DIN22253 (kN)
14x50 | 135 | 180 | 185 | 170 | 225 | 212
18x64 | 230 | 300 | 305 | 290 | 370 | 351
19x64.5 | 26 | 325 | 340 | 325 | 405 | 391
22x86 | / | 440 | 456 | 550 | 525 | 550
24x86 | 410 | 490 | 507 | 510 | 650 | 588
26x92 | / | / | / | 595 | / | 690
30x108 | / | / | 750 | / | / | 869

Normas
DIN 22253
PN-G-46696
MT/T71-1997

Características / especificaciones técnicas

• Tipo de producto: Eslabones para cadenas de minería / enlaces de conexión abiertos.
• Normas aplicables: DIN 22253, PN-G-46696, MT/T71-1997.
• Aplicaciones principales: minería subterránea, transportadores de raspadores.
• Personalización: disponible con orificios dobles o simples.
• Tamaños nominales disponibles (ejemplos en las tablas): 14x50, 18x64, 19x64.5, 22x86, 24x86, 26x92, 30x108.
• Las tolerancias dimensionales detalladas y las fuerzas de ensayo/rotura mecánicas se proporcionan por tamaño en las tablas anteriores.
