Cadena de transmisión

de transmisión de potenciaacero altamente resistenteredonda

Descripción del producto

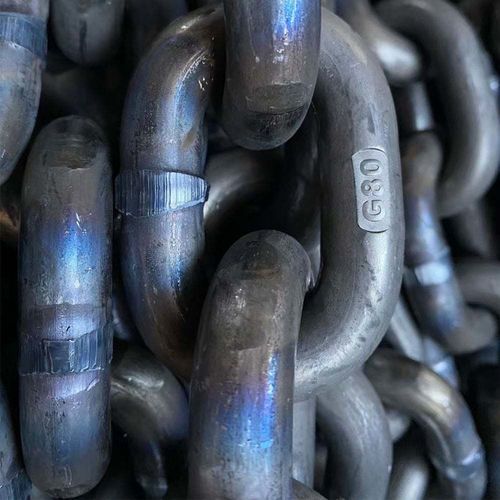

Cadena de eslabones redondos resistente al desgaste para transportadores industriales, izado y transmisiones de gran carga. Marca: TOPONE CHAIN. Tipos de tratamiento térmico disponibles: LTT (G90), QO (G60), C‑N (G40). Gama de tamaños estándar de 14 x 50 a 42 x 146 (d x P).

Tratamientos térmicos y propiedades mecánicas

• LTT (G90): revenido a baja temperatura por debajo de A1 para aumentar la carga de rotura y la dureza a costa de la elongación. Dureza típica ≈ 40–42 HRC (~390 HB). Elongación ≈ 14%.
• QO (G60): templado solamente (por encima de AC3) para aumentar la dureza global; reducción de la elongación y cierta pérdida de carga de rotura. Dureza típica ≈ 45–47 HRC (~450 HB). Elongación ≈ 10%.
• C‑N (G40): carbonitruración que forma una capa superficial dura (profundidad hasta ~15% del diámetro de la cadena) con muy alta dureza de superficie (hasta ≈64 HRC / ~800 HV) y un núcleo más blando; elongación relativa del núcleo ≈ 1–3,5%.

Dimensiones y peso (tamaños seleccionados)

• 14 x 50 — Diámetro (d): 14 ±0,4 mm — Paso (P): 50 ±0,5 mm — Anchura interior (b1 min.): 17 mm — Anchura exterior (b2 max.): 48 mm — Peso: 4,0 kg/m
• 18 x 64 — d: 18 ±0,5 mm — P: 64 ±0,5 mm — b1 min.: 21 mm — b2 max.: 60 mm — Peso: 6,6 kg/m
• 19 x 64.5 — d: 19 ±0,6 mm — P: 64,5 ±0,6 mm — b1 min.: 22 mm — b2 max.: 63 mm — Peso: 7,4 kg/m
• 22 x 86 — d: 22 ±0,7 mm — P: 86 ±0,9 mm — b1 min.: 26 mm — b2 max.: 73 mm — Peso: 9,5 kg/m
• 24 x 86 — d: 24 ±0,7 mm — P: 86 ±0,9 mm — b1 min.: 28 mm — b2 max.: 79 mm — Peso: 11,6 kg/m
• 24 x 87.5 — d: 24 ±0,7 mm — P: 87,5 ±0,9 mm — b1 min.: 28 mm — b2 max.: 79 mm — Peso: 11,5 kg/m
• 26 x 92 — d: 26 ±0,8 mm — P: 92 ±0,9 mm — b1 min.: 30 mm — b2 max.: 85 mm — Peso: 13,7 kg/m
• 30 x 108 — d: 30 ±0,9 mm — P: 108 ±1,1 mm — b1 min.: 34 mm — b2 max.: 97 mm — Peso: 18,0 kg/m
• 34 x 126 — d: 34 ±1,0 mm — P: 126 ±1,3 mm — b1 min.: 38 mm — b2 max.: 110 mm — Peso: 22,7 kg/m
• 38 x 126 — d: 38 ±1,1 mm — P: 126 ±1,4 mm — b1 min.: 42 mm — b2 max.: 121 mm — Peso: 30,1 kg/m
• 38 x 137 — d: 38 ±1,1 mm — P: 137 ±1,4 mm — b1 min.: 42 mm — b2 max.: 121 mm — Peso: 29,0 kg/m
• 42 x 137 — d: 42 ±1,1 mm — P: 137 ±1,4 mm — b1 min.: 48 mm — b2 max.: 137 mm — Peso: 36,9 kg/m
• 42 x 146 — d: 42 ±1,1 mm — P: 146 ±1,5 mm — b1 min.: 48 mm — b2 max.: 137 mm — Peso: 36,0 kg/m

Fuerza de ensayo y fuerza mínima de rotura por tamaño (kN)

• 14 x 50 — LTT G90: Ensayo 175 kN — Rotura 277 kN; QO G60: Ensayo 125 kN — Rotura 185 kN; C‑N G40: Ensayo 75 kN — Rotura 123 kN
• 18 x 64 — LTT G90: Ensayo 288 kN — Rotura 458 kN; QO G60: Ensayo 190 kN — Rotura 305 kN; C‑N G40: Ensayo 125 kN — Rotura 205 kN
• 19 x 64.5 — LTT G90: Ensayo 319 kN — Rotura 510 kN; QO G60: Ensayo 213 kN — Rotura 340 kN; C‑N G40: Ensayo 143 kN — Rotura 227 kN
• 22 x 86 — LTT G90: Ensayo 425 kN — Rotura 684 kN; QO G60: Ensayo 285 kN — Rotura 456 kN; C‑N G40: Ensayo 190 kN — Rotura 304 kN
• 24 x 86 / 24 x 87.5 — LTT G90: Ensayo 500 kN — Rotura 814 kN; QO G60: Ensayo 340 kN — Rotura 540 kN; C‑N G40: Ensayo 225 kN — Rotura 362 kN
• 26 x 92 — LTT G90: Ensayo 595 kN — Rotura 955 kN; QO G60: Ensayo 400 kN — Rotura 637 kN; C‑N G40: Ensayo 265 kN — Rotura 425 kN
• 30 x 108 — LTT G90: Ensayo 793 kN — Rotura 1270 kN; QO G60: Ensayo 525 kN — Rotura 848 kN; C‑N G40: Ensayo 350 kN — Rotura 565 kN
• 34 x 126 — LTT G90: Ensayo 1020 kN — Rotura 1635 kN; QO G60: Ensayo 680 kN — Rotura 1089 kN; C‑N G40: Ensayo 450 kN — Rotura 725 kN
• 38 x 126 / 38 x 137 — LTT G90: Ensayo 1275 kN — Rotura 2040 kN; QO G60: Ensayo 850 kN — Rotura 1360 kN; C‑N G40: Ensayo 565 kN — Rotura 906 kN
• 42 x 137 / 42 x 146 — LTT G90: Ensayo 1550 kN — Rotura 2495 kN; QO G60: Ensayo 1038 kN — Rotura 1662 kN; C‑N G40: Ensayo 693 kN — Rotura 1108 kN

Características / Especificaciones técnicas

• Producto: Cadena de eslabones redondos resistente al desgaste
• Marca: TOPONE CHAIN
• Tratamientos/tipos disponibles: LTT (G90), QO (G60), C‑N (G40)
• Dureza ejemplos: LTT ≈ 40–42 HRC (~390 HB); QO ≈ 45–47 HRC (~450 HB); C‑N superficie hasta ≈64 HRC (~800 HV)
• Elongaciones ejemplos: LTT ≈ 14%; QO ≈ 10%; C‑N elongación relativa del núcleo ≈ 1–3,5%
• Profundidad de la capa carbonitrurada: hasta ~15% del diámetro de la cadena
• Rango de tamaños: de 14 x 50 a 42 x 146 (variadas combinaciones d x P)
• Fuerzas de ensayo y fuerzas mínimas de rotura por tamaño: ver sección Fuerza de ensayo arriba
• Pesos por metro proporcionados para cada tamaño: ver sección Dimensiones y peso arriba
