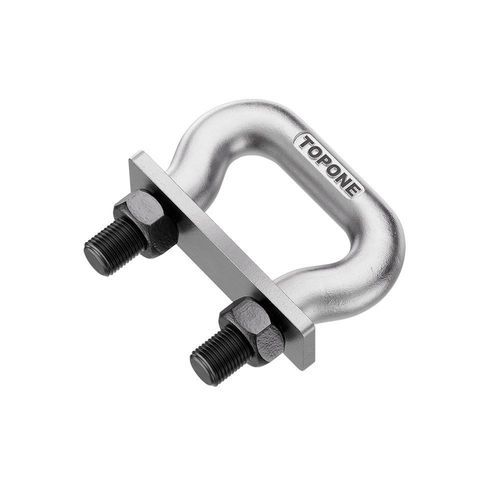

Eslabón forjado de charnelaredondopara cadena transportadora
Añadir a mis favoritos
Añadir al comparador
Características
- Estructura
- forjado, de charnela, redondo
- Uso previsto
- para cadena transportadora, para cadena portacables
Descripción
Introducción
Artículo | Eslabón de cadena para cangilones DIN 745 | Eslabón de cadena para cangilones DIN 5699
Aplicación típica | Elevadores de cangilones verticales | Transportadores de raspadores planos o inclinados
Diseño básico | Cadena de paso corto en acero redondo forjado; cada eslabón tiene costados ensanchados taladrados para pernos de cuba | Cadena de eslabones planos; costados gruesos aceptan palas de raspador soldadas o atornilladas
Pasos comunes | 125 mm, 160 mm, 200 mm | 142 mm, 177 mm, 250 mm
Método de montaje | Cangilones atornillados en orificios preperforados de los costados | Raspadores soldados directamente o fijados con conectores
Ventajas clave | Distribución uniforme de la carga, reemplazo rápido de eslabones, alta resistencia a impactos | Amplia cara de desgaste, resistencia a flexión/torción, ideal para largas carreras de raspadores
Industrias frecuentes | Cemento, cereales, fertilizantes (elevadores verticales) | Metalurgia, cokefacción, incineración de residuos, transporte de cenizas
Resumen
Cadenas DIN 745 para elevadores y eslabones DIN 5699 para raspadores — forjado de precisión para recorridos verticales y planos.
Parámetros (tabla 1)
Paso (mm) | Peso (kg/unidad) | d1 | d2 | d3 | h | a | l | L | D | S | B | Valores MBK (kN)
45 | 0.17 | 11.5 | 14 | M10 | 40 | 20 | 25 | 75 | 30 | 5 | 10.5 | 76, 106, 98
56 | 0.36 | 15.0 | 18 | M12 | 50 | 25 | 32 | 95 | 40 | 6 | 13.0 | 115, 161, 149
63 | 0.6 | 18.0 | 21 | M16 | 60 | 30 | 40 | 110 | 40 | 6 | 17.0 | 145, 203, 188
70 | 0.9 | 20.0 | 23 | M20 | 68 | 34 | 45 | 120 | 50 | 6 | 21.0 | 179, 251, 232
80 | 1.13 | 23.0 | 26 | M20 | 74 | 37 | 45 | 130 | 50 | 6 | 21.0 | 237, 331, 307
91 | 1.83 | 26.0 | 29 | M24 | 86 | 43 | 55 | 150 | 60 | 8 | 25.0 | 303, 425, 393
105 | 2.4 | 30.0 | 34 | M24 | 100 | 50 | 55 | 165 | 60 | 8 | 25.0 | 403, 565, 523
126 | 3.05 | 36.0 | 40 | M30 | 118 | 59 | 70 | 200 | 70 | 10 | 31.0 | 580, 814, 753
147 | 3.41 | 42.0 | 46 | M30 | 136 | 68 | 70 | 220 | 70 | 10 | 31.0 | 790, 1108, 1025
Parámetros (tabla 2)
Paso (mm) | Peso (kg/unidad) | d1 | d2 | d3 | h | a | l | L | D | S | B | Valores MBK (kN)
35 | 0.17 | 10 | 12 | M10 | 43 | 23 | 25 | 65 | 30 | 5 | 10.5 | 54, 74, 68
45 | 0.36 | 13 | 15 | M12 | 53 | 23 | 25 | 65 | 30 | 5 | 10.5 | 54, 74, 68
45 | 0.36 | 13 | 15 | M12 | 53 | 28 | 30 | 75 | 30 | 5 | 13.0 | 88, 119, 110
56 | 0.60 | 16 | 18 | M14 | 64 | 34 | 35 | 95 | 40 | 6 | 15.0 | 129, 175, 162
63 | 0.90 | 18 | 21 | M16 | 71 | 37 | 40 | 110 | 40 | 6 | 17.0 | 170, 230, 213
70 | 1.13 | 20 | 23 | M20 | 80 | 42 | 45 | 120 | 50 | 6 | 21.0 | 207, 280, 259
80 | 1.83 | 23 | 26 | M20 | 89 | 47 | 45 | 130 | 50 | 6 | 21.0 | 269, 364, 337
91 | 2.40 | 26 | 29 | M24 | 99 | 52 | 55 | 150 | 60 | 8 | 25.0 | 339, 458, 424
105 | 4.20 | 30 | 34 | M24 | 114 | 60 | 55 | 165 | 60 | 8 | 25.0 | 458, 620, 574
126 | 3.05 | 36 | 40 | M30 | 134 | 71 | 65 | 200 | 70 | 10 | 31.0 | 646, 875, 810
147 | 3.41 | 42 | 47 | M36 | 157 | 81 | 75 | 230 | 80 | 12 | 37.0 | 887, 1200, 1110
Normas
Conforme a las normas de producto DIN 745 y DIN 5699 para eslabones de cangilones y eslabones de raspadores.
Especificaciones técnicas
Artículo | Eslabón de cadena para cangilones DIN 745 | Eslabón de cadena para cangilones DIN 5699
Aplicación típica | Elevadores de cangilones verticales | Transportadores de raspadores planos o inclinados
Diseño básico | Cadena de paso corto en acero redondo forjado; cada eslabón tiene costados ensanchados taladrados para pernos de cuba | Cadena de eslabones planos; costados gruesos aceptan palas de raspador soldadas o atornilladas
Pasos comunes | 125 mm, 160 mm, 200 mm | 142 mm, 177 mm, 250 mm
Método de montaje | Cangilones atornillados en orificios preperforados de los costados | Raspadores soldados directamente o fijados con conectores
Ventajas clave | Distribución uniforme de la carga, reemplazo rápido de eslabones, alta resistencia a impactos | Amplia cara de desgaste, resistencia a flexión/torción, ideal para largas carreras de raspadores
Industrias frecuentes | Cemento, cereales, fertilizantes (elevadores verticales) | Metalurgia, cokefacción, incineración de residuos, transporte de cenizas
Resumen
Cadenas DIN 745 para elevadores y eslabones DIN 5699 para raspadores — forjado de precisión para recorridos verticales y planos.
Parámetros (tabla 1)
Paso (mm) | Peso (kg/unidad) | d1 | d2 | d3 | h | a | l | L | D | S | B | Valores MBK (kN)
45 | 0.17 | 11.5 | 14 | M10 | 40 | 20 | 25 | 75 | 30 | 5 | 10.5 | 76, 106, 98
56 | 0.36 | 15.0 | 18 | M12 | 50 | 25 | 32 | 95 | 40 | 6 | 13.0 | 115, 161, 149
63 | 0.6 | 18.0 | 21 | M16 | 60 | 30 | 40 | 110 | 40 | 6 | 17.0 | 145, 203, 188
70 | 0.9 | 20.0 | 23 | M20 | 68 | 34 | 45 | 120 | 50 | 6 | 21.0 | 179, 251, 232
80 | 1.13 | 23.0 | 26 | M20 | 74 | 37 | 45 | 130 | 50 | 6 | 21.0 | 237, 331, 307
91 | 1.83 | 26.0 | 29 | M24 | 86 | 43 | 55 | 150 | 60 | 8 | 25.0 | 303, 425, 393
105 | 2.4 | 30.0 | 34 | M24 | 100 | 50 | 55 | 165 | 60 | 8 | 25.0 | 403, 565, 523
126 | 3.05 | 36.0 | 40 | M30 | 118 | 59 | 70 | 200 | 70 | 10 | 31.0 | 580, 814, 753
147 | 3.41 | 42.0 | 46 | M30 | 136 | 68 | 70 | 220 | 70 | 10 | 31.0 | 790, 1108, 1025
Parámetros (tabla 2)
Paso (mm) | Peso (kg/unidad) | d1 | d2 | d3 | h | a | l | L | D | S | B | Valores MBK (kN)
35 | 0.17 | 10 | 12 | M10 | 43 | 23 | 25 | 65 | 30 | 5 | 10.5 | 54, 74, 68
45 | 0.36 | 13 | 15 | M12 | 53 | 23 | 25 | 65 | 30 | 5 | 10.5 | 54, 74, 68
45 | 0.36 | 13 | 15 | M12 | 53 | 28 | 30 | 75 | 30 | 5 | 13.0 | 88, 119, 110
56 | 0.60 | 16 | 18 | M14 | 64 | 34 | 35 | 95 | 40 | 6 | 15.0 | 129, 175, 162
63 | 0.90 | 18 | 21 | M16 | 71 | 37 | 40 | 110 | 40 | 6 | 17.0 | 170, 230, 213
70 | 1.13 | 20 | 23 | M20 | 80 | 42 | 45 | 120 | 50 | 6 | 21.0 | 207, 280, 259
80 | 1.83 | 23 | 26 | M20 | 89 | 47 | 45 | 130 | 50 | 6 | 21.0 | 269, 364, 337
91 | 2.40 | 26 | 29 | M24 | 99 | 52 | 55 | 150 | 60 | 8 | 25.0 | 339, 458, 424
105 | 4.20 | 30 | 34 | M24 | 114 | 60 | 55 | 165 | 60 | 8 | 25.0 | 458, 620, 574
126 | 3.05 | 36 | 40 | M30 | 134 | 71 | 65 | 200 | 70 | 10 | 31.0 | 646, 875, 810
147 | 3.41 | 42 | 47 | M36 | 157 | 81 | 75 | 230 | 80 | 12 | 37.0 | 887, 1200, 1110
Normas
Conforme a las normas de producto DIN 745 y DIN 5699 para eslabones de cangilones y eslabones de raspadores.
Especificaciones técnicas
- Marca: TOPONE CHAIN
- Producto: eslabones de cadena DIN 745 & DIN 5699 para cangilones/raspadores de transportadores
- Aplicaciones típicas: elevadores de cangilones verticales; transportadores de raspadores planos o inclinados
- Diseño: forjado de precisión; cadena de paso corto en acero redondo (DIN 745) o cadena de eslabón plano (DIN 5699) con costados para atornillar o soldar
- Pasos comunes disponibles: 35 mm, 45 mm, 56 mm, 63 mm, 70 mm, 80 mm, 91 mm, 105 mm, 126 mm, 147 mm (y otros)
- Montaje: cangilones atornillados o raspadores soldados/fijados
- Ventajas clave: distribución uniforme de la carga; reemplazo rápido de eslabones; alta resistencia a impactos; amplia cara de desgaste; resistencia a flexión/torción
- Industrias: cemento, cereales, fertilizantes, metalurgia, plantas de coque, incineración de residuos, transporte de cenizas
- Tamaños de tornillo disponibles: M10, M12, M14, M16, M20, M24, M30, M36 (según el paso)
- Valores MBK (kN) proporcionados por paso en las tablas de parámetros
