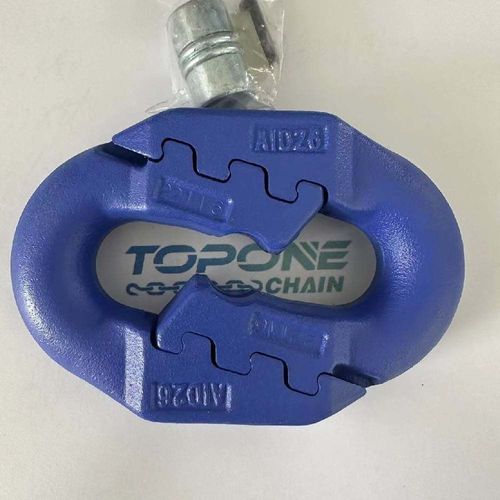

Malla de conexión para cadena

Descripción general
Grapas de unión fabricadas según DIN 22258-1, MT-T99 y normas industriales aplicables. Diseñadas para conectar cadenas de anillo circular (también utilizables como anillos transversales o verticales) y cadenas compactas de minería (utilizadas como anillos transversales). Las pruebas de calificación se realizan con cargas de ensayo especificadas entre el 75% y el 90% de la carga de rotura.

Aplicaciones

• Conexión de cadenas de anillo circular; puede funcionar como anillos transversales o verticales
• Conexión de cadenas compactas de minería (como anillos transversales)
• Otras configuraciones de conexión sujetas a acuerdo con TOPONE CHAIN

Dimensiones (mm)

• 22x86 — d=22, p=86, b1=24 (min), b2=85 (max), c=28, L=132, r=34, Peso=1,3 kg
• 26x92 — d=26, p=92, b1=29, b2=99, c=33, L=146, r=40, Peso=2,0 kg
• 30x108 — d=30, p=108, b1=33, b2=109, c=36, L=170, r=46, Peso=3,0 kg
• 34x126 — d=34, p=126, b1=36, b2=121, c=41, L=196, r=52, Peso=4,3 kg
• 38x126 — d=38, p=126, b1=40, b2=137, c=46, L=204, r=59, Peso=5,4 kg
• 38x137 — d=38, p=137, b1=40, b2=134, c=46, L=215, r=59, Peso=5,8 kg

Propiedades mecánicas

• 22x86 — Fuerza de ensayo: 456 kN, Fuerza de rotura: 540 kN, Resistencia a la fatiga (ciclos): 50.000
• 26x92 — Fuerza de ensayo: 637 kN, Fuerza de rotura: 754 kN, Resistencia a la fatiga (ciclos): 80.000
• 30x108 — Fuerza de ensayo: 848 kN, Fuerza de rotura: 1000 kN, Resistencia a la fatiga (ciclos): 80.000
• 34x126 — Fuerza de ensayo: 1090 kN, Fuerza de rotura: 1290 kN, Resistencia a la fatiga (ciclos): 80.000
• 38x126 — Fuerza de ensayo: 1360 kN, Fuerza de rotura: 1610 kN, Resistencia a la fatiga (ciclos): 80.000
• 38x137 — Fuerza de ensayo: 1360 kN, Fuerza de rotura: 1610 kN, Resistencia a la fatiga (ciclos): 80.000

Calidad y ensayos

• Fabricación y pruebas conforme a DIN 22258-1 y MT-T99 cuando proceda
• Las pruebas de calificación emplean cargas de ensayo al 75%–90% de la fuerza de rotura
• Se facilitan valores de resistencia a la fatiga por tamaño

Personalización

• Se pueden personalizar grapas para otros fines según requisitos del cliente
• Configuraciones y ensayos específicos disponibles bajo petición en coordinación con TOPONE CHAIN
