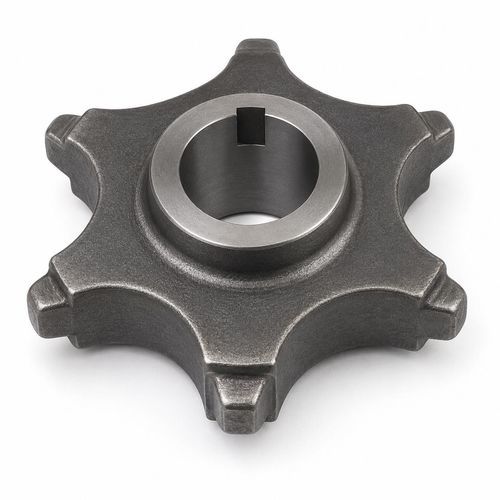

Piñón de cadenas

de dientes rectossegmentadode hierro fundido

Descripción del producto
Ruedas dentadas diseñadas para engranar con cadenas de acero redondo DIN 764 y TOPONE LH en sistemas de rastrillo, transportadores y tracción. Disponibles en construcción de pieza única o en dos mitades ensambladas con tornillos transversales para facilitar el desmontaje. Materiales disponibles: hierro fundido esferoidal GS-800, acero aleado NiCrMo cementado (para rastrillos y transportadores), y acero aleado templado y revenido (para transportadores de tracción y aplicaciones pesadas). Catálogo cubre tamaños de cadena desde 10×35 mm hasta 22×86 mm y normalmente 6–10 dientes.

Aplicaciones

• Engranaje con cadenas redondas DIN 764 y TOPONE LH (CICSA LH)
• Sistemas de rastrillo y transportadores de arrastre
• Transportadores de tracción y ruedas motrices
• Soluciones modulares: ruedas completas o segmentos dentados individuales para reparación y adaptación

Parámetros técnicos (selección)

• 10x35 DIN 764 | dp (mm): 136 | de (mm): 140 | dm (mm): 70 | sm (mm): 60 | Ø taladro máx. sugerido (mm): 45 | Nº de dientes: 6 | Masa (kg ≅): 2.1
• 10x35 DIN 764 | dp (mm): 157 | de (mm): 163 | dm (mm): 100 | sm (mm): 55 | Ø taladro máx. sugerido (mm): 60 | Nº de dientes: 7 | Masa (kg ≅): 2.8
• 13x45 DIN 764 | dp (mm): 231 | de (mm): 250 | dm (mm): 170 | sm (mm): 70 | Ø taladro máx. sugerido (mm): 80 | Nº de dientes: 8 | Masa (kg ≅): 13
• 14x50 LH | dp (mm): 256 | de (mm): 275 | dm (mm): 115 | sm (mm): 130 | Ø taladro máx. sugerido (mm): 70 | Nº de dientes: 8 | Masa (kg ≅): 10 (2)
• 16x56 DIN 764 | dp (mm): 217 | de (mm): 229 | dm (mm): 130 | sm (mm): 100 | Ø taladro máx. sugerido (mm): 80 | Nº de dientes: 6 | Masa (kg ≅): 11.5
• 16x56 DIN 764 | dp (mm): 287 | de (mm): 302 | dm (mm): 170 | sm (mm): 70 | Ø taladro máx. sugerido (mm): 100 | Nº de dientes: 8 | Masa (kg ≅): 18
• 16x64 LH | dp (mm): 248 | de (mm): 264 | dm (mm): 140 | sm (mm): 80 | Ø taladro máx. sugerido (mm): 85 | Nº de dientes: 6 | Masa (kg ≅): 12.5
• 16x64 LH | dp (mm): 328 | de (mm): 344 | dm (mm): 170 | sm (mm): 80 | Ø taladro máx. sugerido (mm): 100 | Nº de dientes: 8 | Masa (kg ≅): 22
• 18x63 DIN 764 | dp (mm): 363 | de (mm): 379 | dm (mm): 170 | sm (mm): 80 | Ø taladro máx. sugerido (mm): 100 | Nº de dientes: 9 | Masa (kg ≅): 38
• 22x86 LH | dp (mm): 550 | de (mm): 585 | dm (mm): 230 | sm (mm): 160 | Ø taladro máx. sugerido (mm): – | Nº de dientes: 10 | Masa (kg ≅): 24 (2)

Normas y embalaje
MOQ: 1 unidad. Embalaje: cartón + palé de acero. Fabricadas para cadenas redondas DIN 764 y TOPONE LH; disponibles en construcción de una pieza o en dos mitades ensambladas con tornillos transversales. La selección de material y tratamiento térmico sigue los requisitos de la aplicación para rastrillos, transportadores y sistemas de tracción. Las verificaciones dimensionales y de material corresponden al modelo del catálogo seleccionado.

Especificaciones clave

• Nombre del producto: Toothed Wheels
• Brand: TOPONE CHAIN
• Cadenas compatibles: DIN 764 y TOPONE LH (CICSA LH)
• Construcción: pieza única o dos mitades ensambladas con tornillos transversales
• Opciones de material: GS-800 hierro fundido esferoidal; NiCrMo aleado cementado; acero aleado templado y revenido
• Rango catálogo: 10×35 mm a 22×86 mm
• Número de dientes: normalmente 6–10 según modelo
• Gama de producto: ruedas dentadas completas y segmentos dentados individuales
• MOQ: 1 unidad
• Embalaje: Cartón + Palé de acero
• Parámetros: dp, de, dm, sm, Ø taladro máx. sugerido, número de dientes, masa aproximada (kg)
