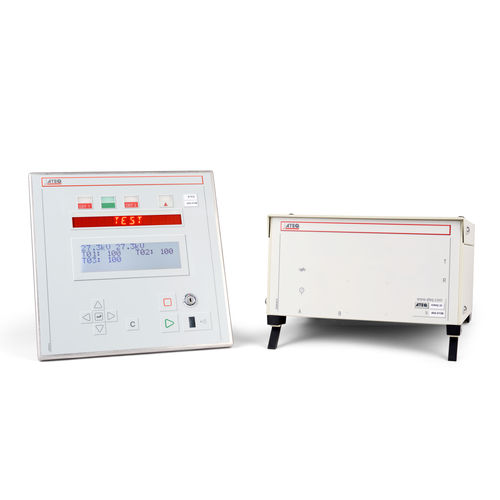

Probador de estanqueidad de alta tensión IONIQ20

para embalajepara botellaspara aplicaciones automóviles

Basándose en su probado concepto de comprobadores de control de calidad de líneas de producción, ATEQ ha desarrollado un nuevo comprobador de fugas diseñado para los requisitos específicos de la producción de gran volumen de piezas de plástico. Este instrumento se utiliza para la detección de defectos de moldeado localizados, grosor insuficiente de la membrana, perforaciones, etc. Este instrumento también ha demostrado su eficacia en el ensayo de celdas de baterías de petaca. El IONIQ se basa en la medición de la corriente de descarga y es capaz de detectar defectos de hasta 10 µm. PRINCIPIO DE MEDICIÓN - El IONIQ mide la corriente que circula entre una sonda cargada patentada y una placa de masa colocada bajo la pieza que se va a comprobar. - El IONIQ utiliza el % de la tensión nominal (que refleja la corriente de descarga), medida en la pieza como nivel PASS/FAIL. - En una situación PASS (fig 1) : sin agujero, sin pieza débil, el IONIQ mide un % elevado. La tensión medida y la tensión nominal son prácticamente iguales. El resultado está por encima del nivel de rechazo, la pieza ha superado la prueba. - En una situación de FALLO (fig. 2) : El IONIQ mide un % bajo. La tensión medida es significativamente inferior a la tensión nominal. El resultado está por debajo del nivel de rechazo, la pieza no ha superado la prueba. - Limitaciones de la prueba: corta distancia sonda-pieza-placa, aislamiento eléctrico del entorno. CARACTERÍSTICAS - Generador de alta tensión ionizante integrado (de 5 a 27,3 kV) - Niveles de rechazo en % de la tensión nominal (0 a 100%) - Supervisión y protección del generador de alta tensión - Limitación de la corriente nominal - Velocidad: tiempo de ciclo mínimo 0,6 s - E/S para control de instrumentos y resultados - 32 programas - El control remoto permite cerrar el módulo de prueba a la pieza de prueba - Y: Selección de idioma, personalización de la prueba ..
