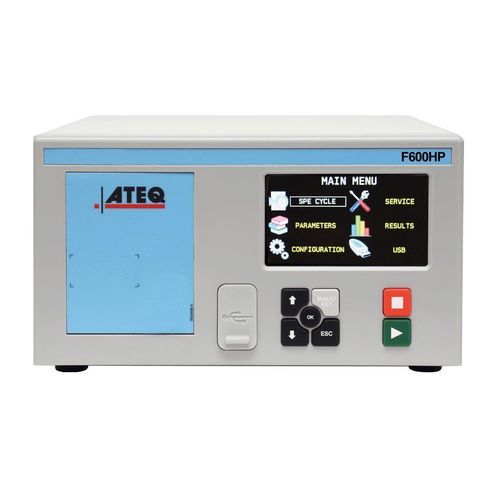

Detector de fugas a presión F600 HP

compactoModbus

Resumen
Sin duda el detector de fugas de alta presión más pequeño del mercado. El F600 HP incorpora las innovaciones técnicas de la serie 6 y permite ensayos de fugas a alta presión a un precio competitivo.

Aplicaciones

• Catéteres
• Piezas de refrigeración
• Radiadores de aceite
• Tubos y conducciones de alta presión
• Válvulas
• Frenos hidráulicos

Características

• Prueba de fugas por caída de presión de 5 a 1000 kPa
• Rango de medida de 20 a 175 bar (200 bar opcional)
• 128 programas
• Regulación mecánica: 2 MPa / 5 MPa / 10,0 MPa / 17,5 MPa
• Regulación electrónica: 4 MPa
• Unidades de caudal soportadas (mm3/s, cm3/s, cm3/min, cm3/h, ...)
• Modo de prueba desensibilizado y otros modos según la aplicación
• Cumple RoHS

Formato de comunicación flexible

• RS232: impresora, Modbus RTU
• USB esclavo: supervisión PC (WinAteq 300, Sesame)
• USB maestro: llave USB para transferir parámetros y resultados
• 6 entradas / 6 salidas 24 V programables para automatización externa

Modos de prueba

• Prueba estándar por caída de presión
• Modo desensibilizado (prueba adaptada a las características de la aplicación)

Características de medida (tabla)
Rango de presión | Rango de medida | Precisión
5 MPa Máx (50 bar) — 0,01 – 5,00 kPa — +/- 1,0% lectura +1% F.S.
10 MPa (100 bar) — 0,01 – 10,00 kPa — +/- 1,0% lectura +1% F.S.
De 2 a 17,5 MPa (20 MPa opcional) / 20 a 175 bar (200 bar opcional) — 0,01 – 50 kPa — +/- 1,0% lectura +1% F.S.
0,01 a 100,00 kPa — precisión como arriba
0,01 > 100,00 kPa — precisión como arriba
0,1 – 500,00 kPa — precisión como arriba
0,1 – 1000,00 kPa — precisión como arriba

Nota sobre el rango de medida
Rango de medida: del 10% al 100% de la escala completa.

Físico

• Peso: 7 Kg
• Dimensiones (AnxAlxF): 250 x 150 x 360 mm

Alimentación eléctrica

• 24 VDC / 2 A o 100-240 VAC / 50 W

Temperatura

• Funcionamiento: +5°C a +45°C
• Almacenamiento: 0°C a +60°C

Interfaz

• Pantalla gráfica en color con menú operativo simple e intuitivo
• SMART KEY: tecla programable con funciones de usuario

Alimentación de aire

• Comando: 4 / 6 bar
• Presión: 1 o 2 bar por encima de la presión de ensayo
• Se requiere aire limpio y seco
• Norma de calidad del aire aplicable: ISO 8573-1

Tecnología
Como versión simplificada de la tecnología anterior, el método estándar por caída de presión compara la presión en la pieza con la presión atmosférica. Esta tecnología se usa cuando la aplicación no requiere muy alta precisión ni ciclos muy rápidos. El método se basa en la medición de una pequeña variación o caída de presión mediante un sensor piezoeléctrico.

Fichas técnicas
Información detallada sobre el F600 HP, incluidas características y especificaciones, está disponible en la hoja de datos en inglés (F600 HP Brochures – English).

Especificaciones técnicas

• Modelo: F600HP
• Capacidad de prueba de presión: de 5 kPa a 1000 kPa (caída de presión) según configuración
• Rangos de medida disponibles: 0,01–5,00 kPa hasta 0,1–1000,00 kPa (ver tabla de medida)
• Precisión de medida: +/- 1,0% lectura + 1% F.S. (típico, por filas de la tabla)
• Opciones máximas de presión mecánica: hasta 17,5 MPa (opción 20 MPa) / hasta 175 bar (opción 200 bar)
• Programas: 128 programas de prueba programables
• Opciones de regulación mecánica: 2 MPa, 5 MPa, 10 MPa, 17,5 MPa
• Regulación electrónica: 4 MPa
• Comunicación: RS232 (impresora, Modbus RTU), USB esclavo (supervisión PC), USB maestro (llave USB)
• E/S: 6 entradas / 6 salidas, 24 V programables
• Alimentación: 24 VDC / 2 A o 100–240 VAC / 50 W
• Peso: 7 kg; Dimensiones: 250 x 150 x 360 mm
• Temperatura de funcionamiento: +5°C a +45°C; Almacenamiento: 0°C a +60°C
• Alimentación de aire: comando 4/6 bar; presión 1–2 bar por encima de la presión de ensayo; aire limpio y seco según ISO 8573-1
• Conformidad: ROHS
