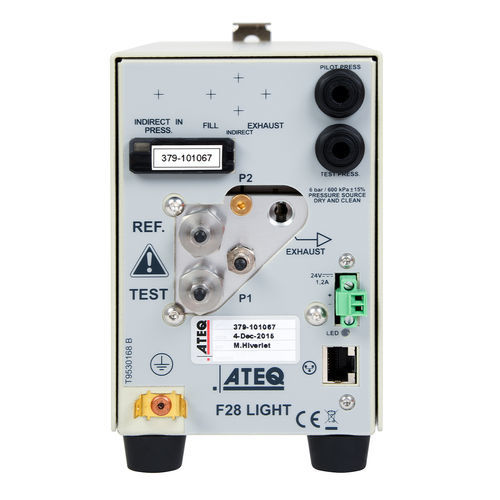

Probador de estanqueidad por caída de presión diferencial F28 Light

para automatismopara embalajeblíster

Presentación
El F28 Light es un probador de fugas compacto y de alta velocidad basado en el principio de caída de presión diferencial, diseñado para el control de calidad industrial. Su reducido tamaño permite montarlo cerca de la pieza de ensayo para minimizar el volumen de tubería y optimizar las condiciones de medida. Se pueden conectar hasta 50 módulos en red y supervisarlos por Ethernet (Modbus IP) con interfaz táctil para monitorización integrada.

Aplicaciones

• Envasado y sellos
• Blísteres
• Relojería y pequeños conjuntos mecánicos
• Teléfonos móviles y carcasas electrónicas
• Racores neumáticos e hidráulicos
• Pruebas en línea y bancos de ensayo

Características clave

• Principio de medida: caída de presión diferencial
• Modos de medición: directo / componentes sellados / modo desensibilizado
• Regulación inteligente de presión sin regulador mecánico; auto-llenado opcional
• Regulación electrónica disponible como opción
• Unidades: Pa, Pa/s, sccm
• Válvulas integradas de llenado y vaciado; montaje en carril DIN
• Red Ethernet hasta 50 módulos (Modbus IP)
• Dimensiones compactas y bajo peso para instalación cercana a la pieza

Características de medición

• 0 – 50 Pa — ±(1,5 % lectura + 0,5 Pa) — resolución 0,01 Pa
• 0 – 500 Pa — ±(1 % lectura + 1 Pa) — resolución 0,1 Pa
• 0 – 5000 Pa — ±(1 % lectura + 10 Pa) — resolución 1 Pa
• Precisión = linealidad + repetibilidad + histéresis; calibración de laboratorio opcional

Especificaciones técnicas

• Modelo: F28 Light
• Resolución máxima: hasta 0,01 Pa (dependiendo del rango)
• Dimensiones (AlxLxP mm): Mini 141,5 x 200 x 97 — Maxi 155,5 x 234,5 x 97
• Peso: ~3,5 kg
• Regulación: regulador mecánico o electrónico (opción vacío a 5 bar)
• Válvulas: llenado y vaciado integradas
• Red: Ethernet (Modbus IP) para hasta 50 módulos
• Montaje: carril DIN
• Conformidad ambiental: RoHS

Suministro eléctrico y neumático

• Eléctrico: 24 V CC / 1,6 A (adaptador 110–230 V CA incluido)
• Aire: requiere aire limpio y seco; calidad de aire según ISO 8573-1
• Entrada de presión de prueba: requiere regulador externo

Condiciones de servicio

• Temperatura de funcionamiento: +5 °C a +45 °C
• Temperatura de almacenamiento: 0 °C a +60 °C

Resumen tecnológico
La caída de presión diferencial utiliza un volumen de referencia para comparar la pieza con un circuito de referencia estable, compensando variaciones de presión y temperatura ambiente. Solo una fuga en la pieza provoca el movimiento de la membrana del transductor, lo que mantiene la precisión independientemente de la presión absoluta de ensayo al medir diferencias de presión entre dos circuitos en lugar de la presión frente a la atmósfera.
