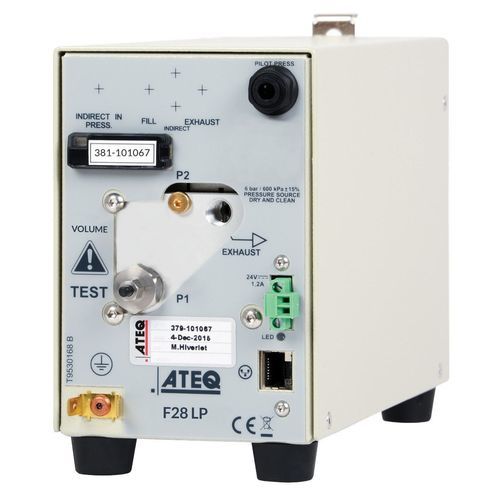

Probador de estanqueidad por caída de presión absoluta F28 LP

de presiónde vacíode fuga

Descripción del producto
El equipo F28 LP de ATEQ, por caída de presión / caída de vacío, forma parte de la gama F28 y está diseñado para ensayos de fugas industriales y control de calidad. Su carcasa compacta permite el montaje junto a la pieza probada para mejorar las condiciones de medida. Dispone de una interfaz intuitiva para programación y supervisión.

Aplicaciones

• Embalaje
• Blíster
• Relojería
• Teléfonos móviles
• Racores neumáticos
• Racores hidráulicos

Características

• Medición de fuga por caída de presión: vacío hasta 20 bar
• Regulación de presión inteligente sin regulador externo – llenado automático (opcional)
• Regulación electrónica (opcional)
• Unidades: Pa, Pa/s, sccm
• Dimensiones compactas: H 141.5 x L 225 x D 97 mm
• Regulador mecánico o electrónico desde vacío hasta 10 bar
• Válvulas de llenado y vaciado integradas
• Conexión Ethernet hasta 50 módulos (Modbus IP)
• Montaje en riel DIN
• Conforme a RoHS

Características de medición
Método estándar de caída de presión basado en la medida de una pequeña variación o caída de presión mediante un sensor piezoeléctrico. Adecuado cuando la aplicación no exige precisión extrema ni ciclos muy rápidos.

Presentación

• Peso: alrededor de 3,5 kg

Alimentación eléctrica

• Tensión: 24 V DC / 1,6 A
• Adaptador principal incluido: 110–230 V AC

Entrada de aire

• Se requiere aire limpio y seco
• Calidad del aire: ISO 8573-1
• Entrada de presión de ensayo: requiere regulador externo

Temperatura

• Funcionamiento: +5°C a +45°C
• Almacenamiento: 0°C a +60°C

Tecnología
El método estándar de caída de presión compara la presión en la pieza con la presión atmosférica y mide pequeñas variaciones de presión con un sensor piezoeléctrico.

Prueba de fugas y modo desensibilizado
La presión de ensayo se aplica a la entrada de la pieza y se mide con el sensor de presión. Componentes referenciados en ilustraciones: 1 Equipo, 2 Sensor de presión, 3 Pieza bajo prueba.

Especificaciones técnicas

• Modelo: F28 LP
• Principio de medida: caída de presión / caída de vacío
• Rango de medida: vacío hasta 20 bar
• Unidades: Pa, Pa/s, sccm
• Regulación: inteligente (auto fill) o electrónica (opcional); regulador mecánico o electrónico vacío–10 bar
• Válvulas integradas: llenado y vaciado
• Conectividad: Ethernet (Modbus IP) hasta 50 módulos
• Montaje: riel DIN
• Dimensiones (mm): H 141.5 x L 225 x D 97
• Peso: aprox. 3,5 kg
• Eléctrico: 24 V DC / 1,6 A; adaptador 110–230 V AC incluido
• Aire: aire limpio y seco según ISO 8573-1; regulador externo para la entrada de presión de ensayo
• Temperatura de funcionamiento: +5°C a +45°C; almacenamiento: 0°C a +60°C
• Conformidad: RoHS
