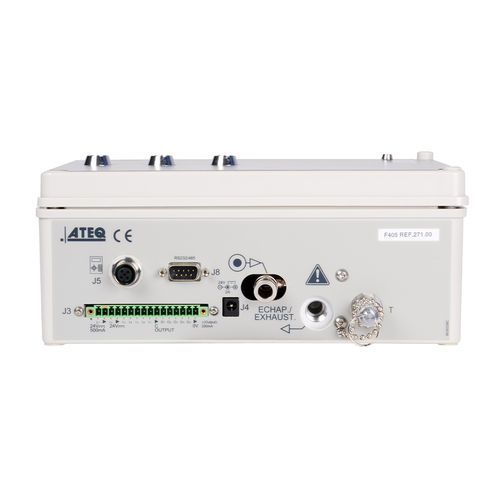

Detector de fugas a presión F405

por caída de presiónde aire comprimidode aerosol

Descripción general
El F405 es un detector de fugas compacto compatible con el mando RC6 mini, diseñado para pruebas de fugas por caída de presión en líneas de producción. Facilita la integración industrial y ofrece una solución económica para ensayos básicos.

Aplicaciones

• AUTOMOTRIZ: amortiguadores, cajas de cambios, tapas de depósitos, carburadores, válvulas antirretorno, culatas, filtros, radiadores, juntas, cilindros, circuitos de aceite y refrigerante
• APARATOS DOMÉSTICOS: botellas, percoladores, cocinas, planchas a vapor, hornos, lavadoras
• MÉDICO: catéteres, equipos de diálisis, micropipetas, grifos de plástico, bolsas de drenaje, jeringas, válvulas
• EMBALAJE: botes de aerosol y válvulas, bombas de gatillo, cartuchos de tinta, envases cosméticos, bolsas de alimentos

Características principales

• Ensayo de hermeticidad por caída de presión
• Amplio rango de medida seleccionable de 500 Pa a 100 kPa
• Modos de prueba: ΔP (Pa, 1/10 Pa), ΔP/Δt (Pa/s, 1/10 Pa/s), unidades de flujo (mm3/s, cm3/s, cm3/min, cm3/h)
• Prueba de bloqueo y modos adicionales según la aplicación
• 8 programas de usuario
• 5 entradas / 4 salidas para integración
• Montaje en carril DIN para armario de control

Características de medición — Medición de presión

• Rangos disponibles: -800 mbar a -20 mbar; 50 a 500 mbar; 0,2 a 5 bar; 0,5 a 10 bar (la selección de rango determina la resolución)
• Precisión típica: 4 % de la lectura
• Resolución: hasta 1 Pa en los rangos bajos, 10 Pa en los rangos altos

Especificaciones

• Físico: Peso 5 kg; Dimensiones (Anch. x Alt. x Prof.) 240 x 137 x 120,7 mm; Carcasa: ABS
• Alimentación: 24 VDC / 2 A o 100–240 VAC / 50 W
• Temperatura: Funcionamiento +0 °C a +45 °C; Almacenamiento 0 °C a +60 °C
• Pantalla: Resultados (Pieza buena – ciclo en curso – Pieza mala)
• Suministro de aire: Aire limpio y seco; aplicar la norma ISO 8573-1
• Programas / E/S / Montaje: 8 programas; 5 entradas / 4 salidas; montaje en carril DIN

Opciones

• Kit neumático (regulador mecánico, manómetro, cortatubos, tubo, racores, etc.)

Tecnología
El F405 emplea el método estándar de caída de presión con sensor piezoeléctrico. La presión de la pieza se compara con la presión atmosférica para detectar pequeñas pérdidas de presión. Es apropiado cuando no se requieren precisiones extremas ni ciclos muy cortos. El equipo soporta el modo de prueba de fuga estándar y un modo desensibilizado donde la presión de ensayo se aplica a la entrada de la pieza y la medición la realiza el sensor.

Modelo

• Modelo: F405 (detector de fugas compacto para pruebas de producción)
