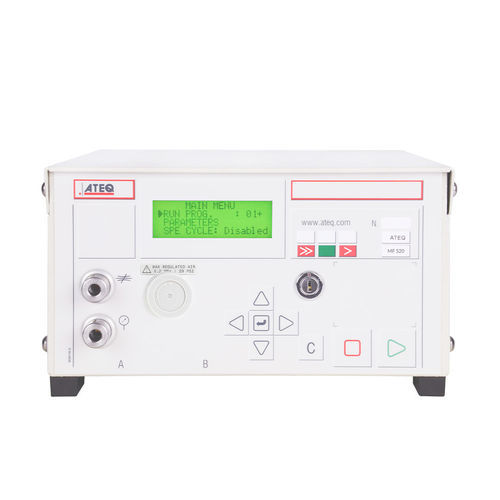

Comprobador de bus de campo MF520

de caudalde presiónde flujo laminar

Resumen
ATEQ presenta el MF520, un probador diferencial de microcaudal que combina ciclos rápidos con mediciones de fugas precisas mediante caída de presión diferencial y medición de caudal estable.

Aplicaciones

• Detección de fugas y control de caudal en asientos de válvulas
• Cajas de engranajes
• Componentes hidráulicos y motores
• Control de aerosoles e inyectores

Principales funcionalidades

• Rangos de medida: 2 / 20 / 200 ml/min
• Unidades: SI, USA (SAE) y unidades personalizadas
• Indicación de temperatura ambiente y presión atmosférica
• Elemento de medida totalmente integrado en un módulo
• Tecnología de medida: Mass Flow mediante elemento de flujo laminar, con compensación de temperatura y sin elemento calefactor
• Alta precisión a presiones de ensayo hasta 20 bar (300 psi)

Entorno
Conformidad ROHS

Formatos de comunicación

• RS232: impresora, PC y módulos de memoria
• RS232: control remoto inteligente RC5
• RS485: red ATEQ

Regulación mecánica de presión

• Vacío
• 5–50 kPa
• 20–400 kPa
• 500–900 kPa
• 500–1600 kPa

Regulación electrónica de presión

• Vacío
• 1–10 kPa
• 5–50 kPa
• 20–200 kPa
• 50–500 kPa
• 100–1000 kPa
• 100–1600 kPa
• 100–2000 kPa

Rangos de medida
MEDICIÓN DE CAUDAL

• 2 ml/min — Precisión: ±2,5 % del caudal + 0,002 ml/min — Resolución máxima: 0,001 ml/min
• 20 ml/min — Precisión: ±2,5 % del caudal + 0,02 ml/min — Resolución máxima: 0,01 ml/min
• 200 ml/min — Precisión: ±2,5 % del caudal + 0,2 ml/min — Resolución máxima: 0,1 ml/min

MEDICIÓN DE PRESIÓN

• Todas las gamas — Precisión: P + 2 dígitos — Resolución máxima: 0,1 % de la escala completa

Interfaz y visualización

• Teclas de navegación
• Pantalla LCD de 4 líneas
• Indicadores de resultado

Alimentación y aire

• Alimentación externa: 24 VDC/1,6 A o 110–240 VAC
• Suministro de aire: aire limpio y seco (aplicar ISO 8573-1)

Opciones y E/S

• 7 entradas / 5 salidas
• 2 salidas neumáticas para control de conectores de estanqueidad
• 6 salidas programables 24 V para conexión externa
• Regulador electrónico
• Doble presión
• Válvula de alta velocidad
• 2 salidas analógicas: corriente o tensión
• Fieldbus

Fichas técnicas
Información detallada sobre el MF520, características y especificaciones está disponible en las fichas y datasheets del producto.

Especificaciones técnicas

• Modelo: MF520
• Marca: ATEQ
• Rangos de medida: 2 / 20 / 200 ml/min
• Peso: aprox. 7 kg
• Dimensiones (An×Al×Pr): 250 × 150 × 360 mm
• Temperatura de funcionamiento: +10°C a +45°C
• Temperatura de almacenamiento: 0°C a +60°C
• Alimentación externa: 24 VDC/1,6 A o 110–240 VAC
• Interfaz: teclas de navegación, pantalla LCD 4 líneas, indicadores de resultado
• Comunicaciones: RS232 (impresora, PC, memoria, RC5), RS485 (red ATEQ)
• Aire: aire limpio y seco según ISO 8573-1
• Regulación de presión: ver listas mecánica y electrónica arriba
