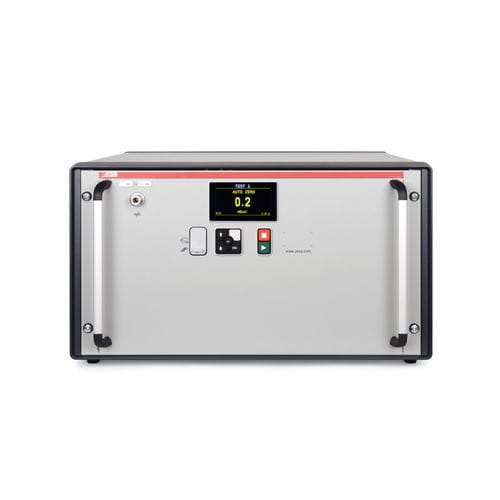

Probador de estanqueidad por caída de presión diferencial F670LV

para contenedorespara recipientepara aplicaciones automóviles

Descripción general
F670LV es un instrumento para la prueba de fugas en volúmenes muy grandes (hasta 200 L) que utiliza un método patentado DNC (Cancelación Diferencial de Ruido) basado en la pérdida de presión diferencial y un transductor de presión de alta sensibilidad. Con el ATEQ F670LV y DNC se pueden detectar caídas de presión por debajo de 0,1 Pa/sec, permitiendo ensayar piezas grandes y flexibles con fiabilidad.

Aplicaciones

• Piezas de gran volumen como tanques y grandes carcasas
• Carcasas de baterías de vehículos eléctricos y otros componentes EV sensibles al ruido de fondo
• Integración en bancos de ensayo y líneas de producción para pruebas de fin de línea o en proceso

Características

• 128 programas para flexibilidad de proceso
• Válvulas de gran caudal para llenado y manejo rápido de piezas
• Electrónica y neumática totalmente integradas para instalación compacta
• Comunicaciones flexibles: RS232, USB; módulos Fieldbus opcionales
• Medio ambiente: conforme a ROHS

Características de medida

• Transductor de presión de alta sensibilidad que permite detectar pequeñas caídas de presión (inferiores a 0,1 Pa/sec con DNC)

Interfaz de control

• WINATEQ 300: interfaz gráfica para gestión de programas y manejo de datos

Especificaciones (elementos clave)

• Físico: Peso 35 Kg; Dimensiones (AlxAnchxProf) H295 x W520 x D550 mm
• Alimentación: 24 V DC / 1.6 A
• Temperatura: Funcionamiento +5°C a +45°C; Almacenamiento 0°C a +60°C
• Suministro de aire: Aire limpio y seco requerido; calidad de aire según ISO 8573-1; entrada de presión de prueba requiere regulador externo

Opciones

• 9 entradas / 5 salidas para integración I/O
• Fieldbus opcionales: PROFIBUS, DeviceNet, PROFINET, EtherNet/IP, EtherCAT, Modbus RTU
• 2 salidas neumáticas para automatización

Hojas técnicas / Folletos
Folletos detallados del producto y leaflet sobre DNC disponibles en varios idiomas con funciones y especificaciones.

Tecnología

• La tecnología DNC compensa las perturbaciones de fondo para proporcionar lecturas de fuga más rápidas y precisas en entornos industriales ruidosos

Perturbaciones de fábrica atendidas por DNC

• Variaciones de temperatura (apertura de puertas, HVAC)
• Variaciones de presión (hora del día, clima)
• Vibraciones (movimiento de máquinas, carretillas, actividad cercana)

Mejora de la lectura de fugas
La función DNC estabiliza las lecturas compensando las perturbaciones de fondo para que no influyan en el sensor de fugas.

Especificaciones técnicas

• Modelo: F670LV
• Método de ensayo: Decaimiento de presión diferencial con DNC
• Sensibilidad: detecta caídas de presión por debajo de 0,1 Pa/sec
• Programas: 128
• Válvulas: válvulas de gran caudal para manejo rápido
• Comunicaciones: RS232, USB; módulos Fieldbus opcionales
• Eléctrico: 24 V DC / 1.6 A
• Peso: 35 Kg
• Dimensiones: H295 x W520 x D550 mm
• Temperatura funcionamiento: +5°C a +45°C; almacenamiento: 0°C a +60°C
• Aire: Aire limpio y seco según ISO 8573-1; regulador externo requerido
• Normas: ROHS
