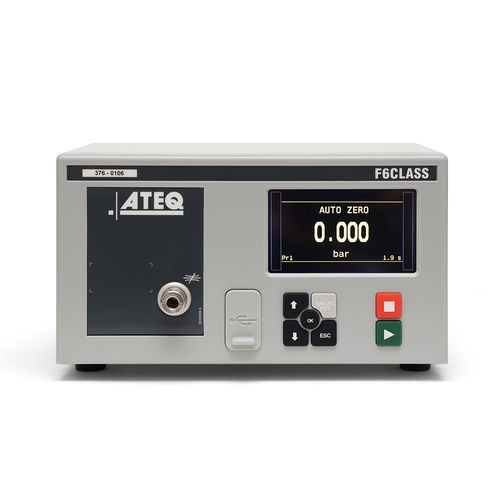

Probador de estanqueidad por caída de presión diferencial F6 CLASS

neumáticopara embalajepara aplicaciones aeronáuticas

Resumen del producto
Tras más de 50 años y más de 275.000 equipos instalados en más de 5.000 clientes en todo el mundo, ATEQ presenta el probador de fugas F6 CLASS. Nuevo módulo electrónico, nuevo módulo de medida, nueva interfaz y accesorios: el F6 CLASS está diseñado para ciclos de prueba rápidos y precisos en un probador de nivel de entrada industrial.

Aplicaciones

• Automoción
• Electrodomésticos
• Medicina
• Aeronáutica
• Defensa
• Componentes fluidos y eléctricos
• Envases alimentarios y cosméticos
• Dispositivos electrónicos móviles y wearables

Características

• Medición de fugas por decaimiento de presión diferencial
• 16 programas
• Configuración en línea (vía USB)
• 2 idiomas (inglés + otro)
• Calibración manual en el frontal con fuga calibrada
• Almacenamiento de datos en memoria interna o llave USB

Modos de prueba

• ΔP (Pa, 1/10 Pa)
• ΔP/t (Pa/s, 1/10 Pa/s)
• Unidades de caudal (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)

Entorno
Norma ROHS

Formato de comunicación flexible

• RS232: impresora, Modbus RTU
• USB esclavo: supervisión PC (WinAteq 300, sesame)
• USB maestro: llave USB para transferir parámetros y resultados

Características de medida
MEDICIÓN DE CAÍDA DE PRESIÓN
Rango — Precisión* — Resolución máxima
0 – 500 Pa — ±(1,5% Lectura + 1 Pa) — 0,1 Pa

MEDICIÓN DE LA PRESIÓN DE PRUEBA
Rango — Precisión* — Resolución máxima
-1 < F.S. < 1 bar — ±(1,5% de la presión + 3 hPa) — 0,1% F.S.
1 < F.S. < 5 bar — ±(1,5% de la presión + 7,5 hPa) — 0,1% F.S.
5 < F.S. < 10 bar — ±(1,5% de la presión + 15 hPa) — 0,1% F.S.
*Modo de alta precisión

Físico

• Peso: 7 Kg
• Dimensiones (AnxAlxF): 254 x 150 x 170 mm
• Dimensiones totales (AnxAlxF): 254 x 150 x 256 mm

Alimentación eléctrica

• 24 VDC / 2 A

Temperatura

• Funcionamiento: +5°C a +45°C
• Almacenamiento: 0°C a +60°C

Interfaz

• Pantalla gráfica a color con menú operativo simple e intuitivo
• SMART KEY: tecla programable con funciones de usuario

Suministro de aire

• Comando: 4/6 bar
• Presión: 1 o 2 bar > presión de prueba
• Aire limpio y seco
• Norma de calidad de aire a aplicar: ISO 8573-1

Opciones

• Relleno automático o regulador electrónico
• 2 salidas neumáticas para control de conectores de estanqueidad

Tecnología
El decaimiento de presión diferencial utiliza un volumen de referencia para probar la pieza y compensa las variaciones de presión o temperatura ambiente porque ambos volúmenes se ven afectados simultáneamente. Solo una fuga en la pieza sometida a prueba provoca el movimiento de la membrana del transductor. La precisión no disminuye con la presión de ensayo, ya que el transductor mide las diferencias de presión entre dos circuitos en lugar de la caída de presión frente a la atmósfera.

Prueba desensibilizada
Este modo se utiliza para la medición de fugas grandes cuando el nivel de rechazo requerido supera la escala completa del sensor diferencial; se aplica la presión de prueba en la entrada de la pieza y la medición la realiza el sensor de presión.

Especificaciones técnicas

• Modelo: F6 CLASS
• Marca: ATEQ
• Principio de medición: decaimiento de presión diferencial
• Programas de prueba: 16
• Modos de prueba: ΔP, ΔP/t, unidades de caudal (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)
• Rango de medición de caída de presión: 0–500 Pa — Precisión: ±(1,5% Lectura + 1 Pa) — Resolución: 0,1 Pa
• Rangos y precisiones de medición de la presión de prueba: ver MEDICIÓN DE LA PRESIÓN DE PRUEBA
• Peso: 7 Kg
• Dimensiones (AnxAlxF): 254 x 150 x 170 mm — Totales: 254 x 150 x 256 mm
• Alimentación: 24 VDC / 2 A
• Temperatura de funcionamiento: +5°C a +45°C — Almacenamiento: 0°C a +60°C
• Interfaces y comunicación: pantalla gráfica a color, SMART KEY, RS232 (impresora, Modbus RTU), USB esclavo (supervisión PC), USB maestro (llave USB para parámetros/resultados)
• Almacenamiento de datos: memoria interna o llave USB
• Idiomas: inglés + otro idioma
• Compatibilidad ambiental: norma ROHS
• Suministro de aire: comando 4/6 bar; presión de prueba 1 o 2 bar superior a la presión de ensayo; aire limpio y seco; ISO 8573-1 recomendado
