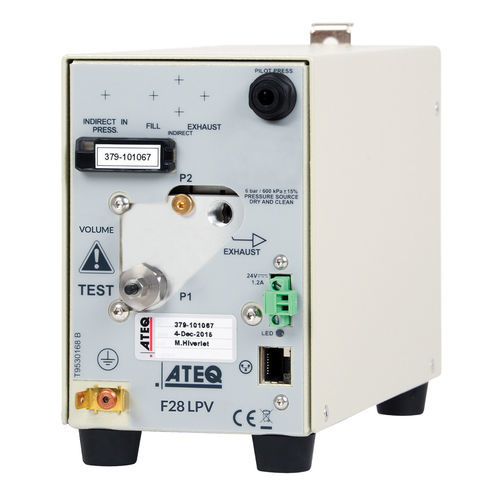

Probador de estanqueidad de vacío F28 LPV

por caída de presión absolutaneumáticohidráulico

Resumen
El F28 LPV es un probador de fugas por decaimiento de vacío / caída de presión de la gama ATEQ F28. Está diseñado en formato compacto para montaje próximo a la pieza bajo prueba, garantizando condiciones de medida óptimas. Es programable y puede supervisarse vía la interfaz F28 Control.

Aplicaciones

• Embalaje y blísters
• Relojes y pequeños dispositivos
• Teléfonos móviles y carcasas electrónicas
• Racores neumáticos e hidráulicos

Características principales

• Medición de fugas por caída de presión: vacío
• Detección de fugas de agua por evaporación en fuerte vacío
• Regulación inteligente de presión sin regulador externo – auto fill (opcional)
• Regulación electrónica (opcional)
• Unidades: Pa, Pa/s, sccm, µg/min (H2O)
• Dimensiones compactas: H 141.5 x L 225 x D 97 mm
• Válvulas integradas de llenado y vaciado
• Red Ethernet hasta 50 módulos (Modbus TCP/IP)
• Montaje en riel DIN
• Cumple RoHS

Características de medida
Medición de caída de presión (absoluta): rango 0.05 a 110 kPa — resolución 1 Pa — precisión*: 2% F.S.
Decaimiento por vacío: rango hasta 2000 Pa — resolución 1 Pa — precisión*: 2% F.S.
*Precisión = linealidad + repetibilidad + histéresis

Tecnología
El método estándar de caída de presión compara la presión en la pieza con la presión atmosférica mediante un sensor piezo. Detecta pequeñas variaciones de presión y resulta adecuado para aplicaciones que no requieran precisión ultraalta ni tiempos de ciclo extremadamente cortos.

Presentación

• Peso: alrededor de 3,5 kg

Alimentación eléctrica

• Tensión: 24 V DC / 1,6 A
• Adaptador principal incluido: 110–230 V AC

Alimentación de aire

• Requiere aire limpio y seco
• Norma de calidad de aire: ISO 8573-1
• La entrada de presión de prueba necesita un regulador externo

Temperatura

• Funcionamiento: +5 °C a +45 °C
• Almacenamiento: 0 °C a +60 °C

Especificaciones técnicas

• Modelo: F28 LPV
• Principio de medida: decaimiento por vacío / caída de presión (sensor piezo)
• Presión de prueba (absoluta): 0.05 a 110 kPa; resolución 1 Pa; precisión 2% F.S. (linealidad + repetibilidad + histéresis)
• Rango de decaimiento: 2000 Pa; resolución 1 Pa; precisión 2% F.S.
• Unidades disponibles: Pa, Pa/s, sccm, µg/min (H2O)
• Dimensiones (mm): H 141.5 x L 225 x D 97
• Peso: ~3,5 kg
• Alimentación: 24 V DC / 1,6 A (adaptador 110–230 V AC incluido)
• Red: Ethernet (Modbus TCP/IP) hasta 50 módulos
• Montaje: riel DIN
• Válvulas integradas de llenado y vaciado
• Aire: aire limpio y seco según ISO 8573-1; la entrada de presión de prueba necesita regulador externo
• Temperatura de funcionamiento: +5 °C a +45 °C; almacenamiento: 0 °C a +60 °C
• Cumplimiento: RoHS
