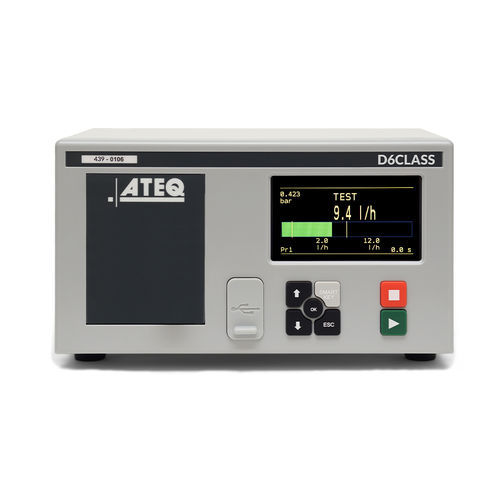

Comprobador PROFIBUS D6 CLASS

de bus de campode caudalde flujo laminar

Descripción general
Tras más de 50 años y 300 000 probadores instalados en todo el mundo, ATEQ presenta el probador de flujo D6 CLASS: nuevo módulo electrónico, nuevo módulo de medida, nueva interfaz y nuevos accesorios diseñados para mejorar el control de calidad y ofrecer ciclos de prueba de fuga/flujo rápidos y precisos.

Aplicaciones

• Control de flujo: cocinas, hornos, válvulas, grifos de gas, quemadores de gas, mecheros
• Detección de fugas: asientos de válvula, cajas de cambios, componentes hidráulicos, motores
• Control de aerosoles, inyectores y componentes similares

Características

• Medición de flujo en ensayos directos o indirectos
• Modo de medida continua
• Amplio rango de medición de flujo
• Soporte para unidades USA, S.I. y unidades cliente
• Medición en condiciones estándar o personalizadas
• Flujo recalculado a la presión nominal
• Elemento de medida totalmente integrado en un solo módulo
• 128 programas
• Regulador mecánico o electrónico desde vacío hasta 10 bar
• Ajuste en línea vía USB
• 2 idiomas (inglés + otro)
• Calibración manual en el panel frontal con fuga calibrada
• Almacenamiento de datos en memoria interna o llave USB

Formato de comunicación flexible

• RS232: impresora, Modbus RTU
• USB esclavo: supervisión PC (WinAteq 300, Sesame)
• USB maestro: llave USB para transferencia (parámetros, resultados, ...)
• Fieldbus opcional: Profibus, DeviceNet, Profinet, Ethernet/IP, Modbus RTU

Medioambiente
Norma RoHS

Rangos de medida (MEDICIÓN DE FLUJO)
Rango l/h — Precisión — Resolución máx. l/h
1 — ± (2.5% F + 0.001 l/h) — 0.0001
5 — ± (2.5% F + 0.005 l/h) — 0.0001
30 — ± (2.5% F + 0.03 l/h) — 0.001
80 — ± (2.5% F + 0.08 l/h) — 0.001
150 — ± (2.5% F + 0.15 l/h) — 0.01
500 — ± (2.5% F + 0.5 l/h) — 0.01
1500 — ± (2.5% F + 1.5 l/h) — 0.1
4000 — ± (2.5% F + 4 l/h) — 0.1
10000 — ± (2.5% F + 10 l/h) — 1
F = Flujo

Opciones

• 9 entradas / 5 salidas locales compatibles con la serie 5
• Regulador electrónico
• 6 entradas / 6 salidas 24 V programables para automatización externa
• Capilar externo: cerca del puerto de prueba
• Válvula de cierre / vaciado / derivación
• 2 salidas neumáticas para control de conectores de estanqueidad
• Tarjeta de memoria para archivado de resultados (hasta 400 000)

Tecnología
Principio de medida por flujo laminar: el gas fluye a través de un tubo de flujo calibrado que genera una caída de presión medida por un transductor de presión diferencial. Se mide la diferencia de presión entre la entrada y la salida del elemento de flujo laminar para determinar el flujo. La presión de la pieza bajo prueba se mide con un sensor dedicado.

Fichas técnicas
Hoja de datos y folleto del producto disponibles (English).

Especificaciones técnicas

• Modelo: D6 CLASS
• Peso: 7 Kg
• Dimensiones (A x H x P): 250 x 150 x 360 mm
• Alimentación eléctrica: 24 VDC / 2 A o 100-240 VAC / 50 W
• Temperatura de funcionamiento: +5°C a +45°C
• Temperatura de almacenamiento: 0°C a +60°C
• Interfaz: pantalla gráfica a color avec controles par menú; botón programable SMART KEY
• Suministro de aire: aire limpio y seco; aplicar la norma de calidad de aire (ISO 8573-1)
