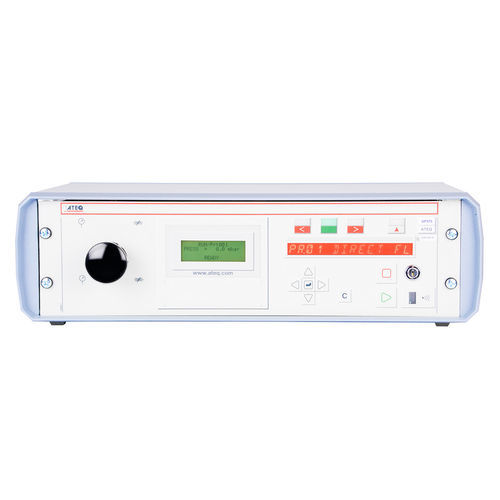

Caudalímetro de presión diferencial MF570

volumétricomásicopara aire

Descripción
El MF570 de ATEQ es un probador de microflujo diferencial que combina ciclos rápidos con mediciones de fugas de alta precisión. Emplea la caída de presión diferencial y la estabilidad de la medición de flujo mediante un elemento de flujo laminar. El elemento de medida está completamente integrado en un módulo único y la unidad soporta unidades SI, USA (SAE) y unidades personalizadas, con indicación de temperatura ambiente y presión atmosférica.

Aplicaciones

• Detección de fugas y control de caudal
• Asientos de válvulas
• Cajas de cambios
• Componentes hidráulicos
• Motores
• Control de aerosoles
• Inyectores

Características

• Rangos de medida: 2 / 20 / 200 ml/min
• Unidades de medida: SI, USA (SAE) y unidades personalizadas
• Indicación de temperatura ambiente y presión atmosférica
• Elemento de medida totalmente integrado en un módulo
• 16 programas configurables

Regulación mecánica de presión

• Vacío
• 5–50 kPa
• 20–400 kPa
• 500–900 kPa
• 500–1600 kPa

Regulación electrónica de presión

• Vacío
• 1–10 kPa
• 5–50 kPa
• 20–200 kPa
• 50–500 kPa
• 100–1000 kPa
• 100–1600 kPa
• 100–2000 kPa

Formato de comunicación

• RS232: impresora, PC y módulos de memoria
• RS232: mando a distancia inteligente RC5
• RS485: red ATEQ
• Fecha y hora, elección de idioma y unidades, personalización de pruebas

Medio ambiente / Normas
Conformidad ROHS indicada.

Rangos de medida (flujo)
Rango | Precisión | Resolución máx.
2 ml/min | ±2,5% del flujo + 0,002 ml/min | 0,001 ml/min
20 ml/min | ±2,5% del flujo + 0,02 ml/min | 0,01 ml/min
200 ml/min | ±2,5% del flujo + 0,2 ml/min | 0,1 ml/min

Medición de la presión
Rango | Precisión | Resolución máx.
Todas las gamas | P + 2 dígitos | 0,01% de la escala completa

Tecnología
La tecnología Mass Flow convierte la masa de aire que atraviesa un elemento de flujo laminar en un valor de fuga (p. ej., cm3.atm/h). El diseño puede gestionar piezas con fugas importantes en línea sin reinicializar la unidad y evita elementos calefactores para medir la masa de aire, reduciendo la sensibilidad a la contaminación. La unidad está diseñada para ensayos a presiones de hasta 20 bar (300 PSI) e incluye compensación de temperatura para mejorar los resultados en condiciones exigentes.

Opciones

• 7 entradas / 5 salidas
• 2 salidas neumáticas para control de conectores de estanqueidad
• 6 salidas programables 24 V para conexión externa
• Regulador electrónico
• Doble presión
• Válvula de alta velocidad
• 2 salidas analógicas (corriente o tensión)
• Fieldbus

Características / Especificaciones técnicas

• Modelo: MF570
• Marca: ATEQ
• Peso: Aproximadamente 7 kg
• Dimensiones (WxHxD): 537 × 157 × 381 mm
• Alimentación externa: 24 VDC / 1,6 A o 110–240 VAC
• Temperatura de funcionamiento: +10 °C a +45 °C
• Temperatura de almacenamiento: 0 °C a +60 °C
• Suministro de aire: aire limpio y seco (norma de calidad ISO 8573-1)
• Rangos de medición: 2 / 20 / 200 ml/min
• Unidades: SI, USA (SAE) y unidades personalizadas
• Programas: 16 programas configurables
• Pantalla / Interfaz: LCD de 4 líneas, teclas de navegación, indicadores de resultado
• Regulación mecánica — rangos: vacío; 5–50 kPa; 20–400 kPa; 500–900 kPa; 500–1600 kPa
• Regulación electrónica — rangos: vacío; 1–10 kPa; 5–50 kPa; 20–200 kPa; 50–500 kPa; 100–1000 kPa; 100–1600 kPa; 100–2000 kPa
• Opciones: expansiones E/S, salidas neumáticas, salidas programables 24 V, regulador electrónico, doble presión, válvula de alta velocidad, salidas analógicas, fieldbus
