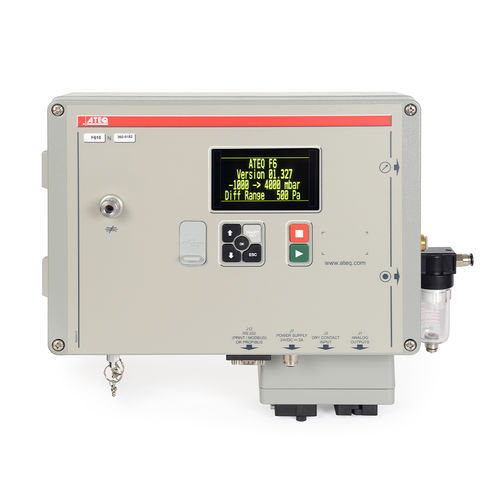

Probador de estanqueidad electroneumático F610

de presióndigitalpor caída de presión diferencial

Presentación
El ATEQ F610 es un probador de fugas por caída de presión diferencial en una carcasa estanca IP54, diseñado para control de calidad industrial en entornos hostiles (polvo, aceite). Incorpora electrónica y módulo de medida actualizados, interfaz y accesorios para ciclos de prueba rápidos y reproducibles con resultados precisos.

Aplicaciones

• Producción y ensamblaje automotriz
• Electrodomésticos
• Dispositivos médicos
• Aeronáutica
• Defensa
• Componentes hidráulicos y eléctricos
• Envases alimentarios y cosméticos

Características

• Medición de fugas por caída de presión diferencial (uso en presión y vacío)
• Plazas de medida F.S.: 50 Pa, 500 Pa, 5000 Pa
• Regulador mecánico o electrónico opcional de vacío a 20 bar
• Hasta 128 programas
• Configuración en línea vía USB; modos USB maestro/esclavo
• Interfaz en 2 idiomas (inglés + otro)
• Calibración manual en panel frontal con fuga calibrada
• Almacenamiento de datos en memoria interna o llave USB; tarjeta de memoria opcional para archivado

Modos de prueba

• ΔP (Pa, 1/10 Pa)
• ΔP/t (Pa/s, 1/10 Pa/s)
• Unidades de caudal (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)
• Prueba de bloqueo
• Prueba de rotura
• Prueba de componentes sellados
• Modos personalizados según la aplicación

Características de medida — Medida de caída de presión

• 50 Pa: ±(1,5% Lectura + 0,5 Pa) — Resolución 0,01 Pa
• 500 Pa: ±(0,5% Lectura + 0,5 Pa) — Resolución 0,1 Pa
• 5000 Pa: ±(0,5% Lectura + 5 Pa) — Resolución 1 Pa
• Precisión = linealidad + repetibilidad + histéresis; precisión de laboratorio opcional

Formatos de comunicación

• RS232: impresora, Modbus RTU
• USB esclavo: supervisión PC (WinAteq 300, Sesame)
• USB maestro: exportación de parámetros y resultados a llave USB
• Módulos Fieldbus opcionales: Profibus, DeviceNet, Profinet, Ethernet/IP, EtherCAT

Tecnología
La técnica por caída de presión diferencial utiliza un volumen de referencia para probar la pieza y compensa las variaciones de presión y temperatura ambiente. El sensor diferencial mide la diferencia entre dos circuitos, manteniendo la precisión independientemente de la presión de ensayo.

Modos adicionales de medida

• Medida directa: presión idéntica en pieza en prueba y referencia; el sensor diferencial mide la variación
• Modo desensibilizado: medición de fugas grandes con sensor de presión cuando el nivel de rechazo excede la plena escala del sensor diferencial

Ficha técnica
Ficha técnica en PDF disponible con todas las características y especificaciones.

Especificaciones técnicas

• Modelo: F610
• Marca: ATEQ
• Peso: 10 kg
• Dimensiones (An x Al x Pr): 380 x 287 x 120 mm
• Alimentación: 24 V DC / 2 A o 100–240 V AC / 50 W
• Temperatura de funcionamiento: +5 °C a +45 °C
• Temperatura de almacenamiento: 0 °C a +60 °C
• Rangos de medida (ΔP F.S.): 50 Pa, 500 Pa, 5000 Pa
• Programas / Memoria: 128 programas; memoria interna o llave USB; tarjeta de memoria opcional (hasta 1 millón de resultados)
• E/S y automatización: 9 entradas / 5 salidas locales; opción 6 in / 6 out 24 V programables; 2 salidas neumáticas
• Neumática / suministro de aire: mando 4/6 bar; presión de suministro 1–2 bar por encima de la presión de prueba; aire limpio y seco (ISO 8573-1)
• Interfaz: pantalla color gráfica, menús; SMART KEY programable
• Regulación: regulador mecánico o electrónico; doble presión opcional
• Normas: conformidad RoHS
