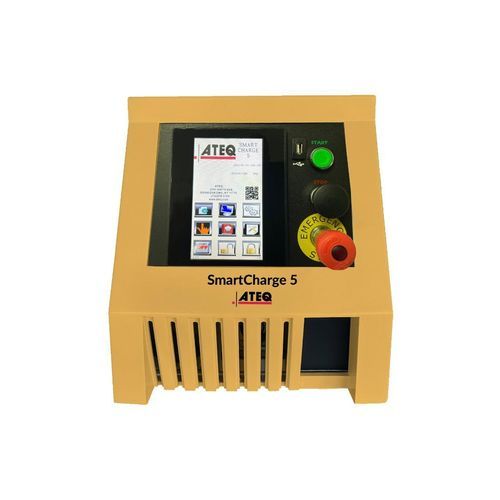

Dispositivo de evacuación y de llenado de helio Smart Charge 5

móvilpara aplicaciones automovilísticasautomático

Descripción general
El Smart Charge 5 es un sistema totalmente automático y configurable de evacuación y relleno con gas trazador, con prueba de fuga bruta integrada. Está diseñado para pre-cargar piezas con gases trazadores (por ejemplo, helio o hidrógeno) antes de pruebas de fugas y para cualquier aplicación que requiera evacuación y presurización controladas.

Aspectos destacados

• Pantalla táctil color de 7" (177,8 mm)
• Diseño portátil
• Registro de datos (Ethernet, USB frontal)
• Presión de la pieza digital con 3 unidades seleccionables
• Protección por contraseña para control de acceso
• Soporte para hasta 50 recetas de pieza
• Ciclado totalmente automático

Rendimiento
La unidad base realiza evacuación hasta ~25" Hg (vacío final ~25,5" Hg), prueba de decaimiento de vacío y relleno con gas trazador hasta 700 psig. Los niveles de evacuación y las presiones de relleno son configurables según los requisitos de prueba.

Características principales

• Capacidad de recetas para hasta 10 localizaciones de fuga con permanencia configurable en cada sitio
• Salida para impresora en serie
• Registro de datos vía Ethernet y recuperación por USB frontal
• Interfaz gráfica con HMI táctil a color
• 2 entradas y 2 salidas configurables para útiles externos o sujeción
• Prueba de fuga bruta incorporada para evitar saturación por trazador
• Acceso protegido por contraseña para impedir cambios no autorizados

Capacidades estándar

• Presión máxima de llenado hasta 700 psig (configurable)
• Almacenamiento de hasta 50 recetas de pieza
• HMI color de 7" para configuración completa y diagnóstico
• Resolución de entrada analógica de 16 bits en el transductor de presión
• Incluye todos los controles, manómetros y válvulas necesarios
• Bomba de evacuación sin aceite de 3 CFM (Venturi accionada por aire)
• Control por PLC Allen-Bradley MicroLogix 1400
• Puerto USB frontal para almacenamiento y recuperación de datos

Opciones

• Expansiones de E/S analógicas
• Paquetes de E/S de usuario
• Impresora serie
• Modo de baja presión (0–20 psig)
• Capacidad de carga con nitrógeno hasta 700 psig
• Lector de códigos de barras

Pantalla principal de supervisión
HMI principal del operador para supervisión del sistema, selección de recetas y diagnóstico; visualización gráfica de la presión de la pieza y la tasa de fuga.

Especificaciones técnicas

• Alimentación: Voltaje universal 110 VAC o 220 VAC, 50–60 Hz, 6,5 A nominales
• Dimensiones (AnxAlxPr): 344 x 395 x 618 mm (13,5" x 15,5" x 24,4")
• Racores de servicio: 1/4" NPT hembra; 1/2" NPT hembra para evacuación de piezas
• Transductor de presión: resolución 0,01 psi; precisión ±0,25%
• Válvulas: solenoides de tiro de acción rápida con encapsulado epoxi
• Manifolding: tubería sin costura con racores de compresión; probado con helio a 1,0 × 10^-6 atm-cc/seg @ 700 psig
• Bomba de evacuación de producto: Venturi accionada por aire, vacío final ~25,5" Hg
• Electrónica: control PLC basado en microprocesador
• Medición: presión de pieza digital y tasa de fuga mostradas en la interfaz

Aplicaciones
Diseñado para flujos de trabajo de pruebas de fugas en producción en sectores como automoción, aeroespacial, dispositivos médicos y componentes industriales que requieren evacuación controlada y relleno con gas trazador.
