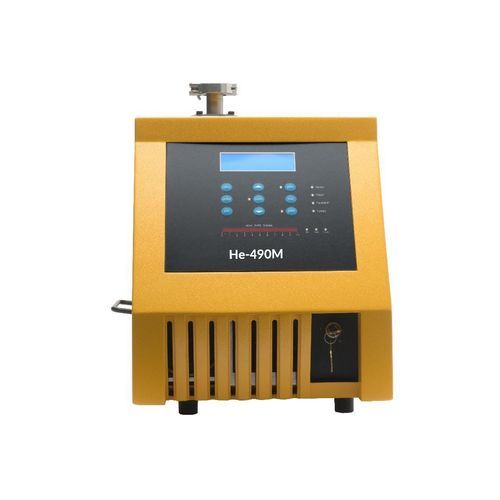

Detector de fugas espectrométrico He-490M

con heliode helioportátil

Visión general
El He-490M es un sistema llave en mano de detección de fugas por vacío basado en espectrómetro de masas de helio, diseñado para uso industrial. Ofrece alta sensibilidad, diseño modular y control por PLC para facilitar la integración en líneas de producción y estaciones de prueba. Arranque rápido y operación automática mediante un solo botón para pruebas repetibles.

Beneficios

• Método por espectrómetro de masa de helio: máxima sensibilidad y precisión
• Fiabilidad demostrada con sistemas en servicio durante 20 años
• Diseño modular para configuraciones personalizadas y mantenimiento rápido
• Respuesta rápida y opción portátil para uso en bancada o campo
• Protección por contraseña para control de acceso de usuarios
• La espectrometría de masas de helio es ≥1000× más sensible que otros métodos

Aplicaciones

• AUTOMOTRIZ
  • Sistemas de aire acondicionado
  • Radiadores
  • Escapes
  • Transmisiones
• EMOBILITY
  • Packs de baterías
  • Pouches y celdas
  • Módulos y carcasas
• ENVASES
  • Tapas de aerosol
  • Bolsas y botellas plásticas
  • Envases en spray
• ELECTRÓNICA
  • Discos duros
  • Pantallas y televisores
  • Objetivos y conjuntos de cámaras
• MÉDICO
  • Blísteres
  • Bolsas de líquidos
  • Filtros y dispositivos desechables

Características

• Rendimiento: Sensibilidad — Modo Sistema: fuga mínima detectable de He 2,5 x 10^-9 atm-cc/seg; Modo Sniffer: fuga mínima detectable de He 2,5 x 10^-7 atm-cc/seg. Tiempo de respuesta — < 1,0 s modo sistema; < 1,5 s modo sniffer. Tiempo de arranque — Operación automática con un solo botón; Cold Start-Up < 3 minutos; Standby Start-Up < 1 minuto.
• Visualización / Rango: Modo Sistema: salida 0–10 V para integración PLC; tasa de fugas configurada según gas calibrado del sistema. Modo Sniffer: lectura directa 10^-3 a 10^-7 atm-cc/seg He. Señales de interfaz: Auto-Zero, Ready, Leak Rate y Fault.

Características principales

• Cold Start-Up < 3 minutos
• Standby Start-Up < 1 minuto
• Operación automática con un botón
• Sistema de detección de fugas en vacío
• Ensamble modular para configuración personalizada
• Controlado por PLC para integración de proceso
• Bloqueo de teclas en panel frontal
• Velocidad turbo ajustable de 600 a 1500 Hz
• Manifold sniffer interno para limpieza rápida
• Cambio rápido entre modos sniffer y vacío
• Ciclo Auto Peak
• Garantía de cinco años en componentes principales

Opciones

• Control 24 Vdc
• Control 110 Vdc
• Módulo sniffer atmosférico
• Configuración montaje lateral
• Configuración montaje inferior
• Caja convertidora eléctrica

Especificaciones técnicas

• Modelo: He-490M
• Tipo: Detector de fugas por espectrómetro de masas de helio (vacío)
• Sensibilidad (Modo Sistema): 2,5 x 10^-9 atm-cc/seg He
• Sensibilidad (Modo Sniffer): 2,5 x 10^-7 atm-cc/seg He
• Tiempo de respuesta: < 1,0 s (Sistema), < 1,5 s (Sniffer)
• Tiempo de arranque: Cold Start-Up < 3 minutos; Standby Start-Up < 1 minuto
• Alimentación: 115/220 VAC, 50/60 Hz, 4 A (otras tensiones bajo pedido)
• Dimensiones: W344 x H395 x D618 mm
• Bomba de alto vacío: turbomolecular 53 c/s refrigerada por aire
• Bomba mecánica (pre): pre-bomba externa estándar 7 CFM
• Válvula: aislamiento de línea de presión por solenoide para alto vacío
• Sistema de entrada: válvulas externas controladas por PLC (opciones DC o AC)
