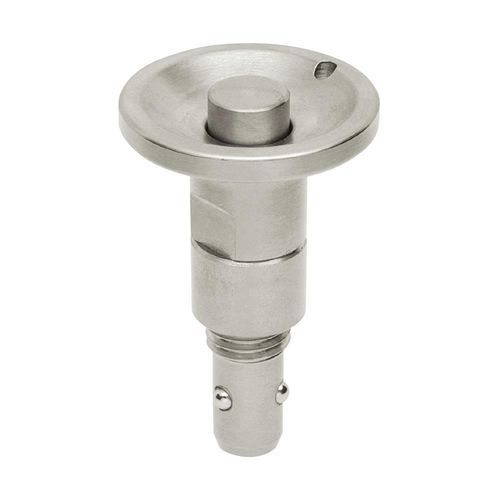

Sistema de fijación rápido de bola QCBU0608-10

Estos cierres rápidos proporcionan un bloqueo positivo en aplicaciones de cambio rápido en las que es frecuente insertar y extraer un cierre. Están diseñados para utilizarse con los receptáculos de bloqueo de bola referenciados en la tabla. El pasador puede enroscarse en la fijación y el receptáculo se monta en la base. Al introducir el pasador en el receptáculo, las bolas del pasador se expanden y bloquean la fijación en su sitio. El pasador no se suelta hasta que se pulsa el botón del mango, lo que permite que las bolas se retraigan en el vástago para que el pasador pueda insertarse o extraerse del receptáculo sin necesidad de utilizar herramientas. El extremo del pasador es cónico para facilitar la alineación del pasador. Pueden utilizarse con pasadores de localización para proporcionar un posicionamiento de gran precisión. El cuerpo está fabricado en acero 1213. El botón está hecho de acero 1045 templado y revenido con un acabado de placa de níquel químico. Las bolas son de acero inoxidable 440C endurecido. El muelle y el anillo elástico son de acero inoxidable 304. La junta tórica es de caucho FKM.
