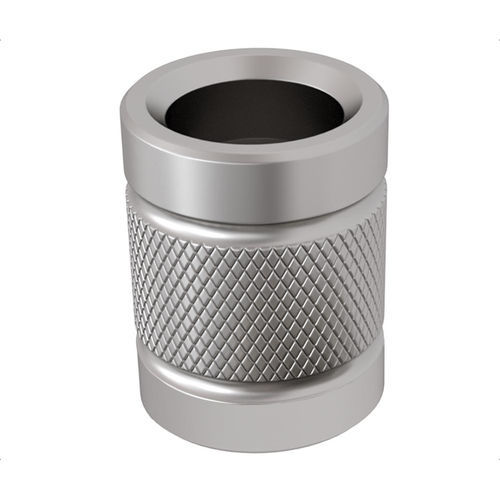

Capuchón cilíndrico RC series

de acero inoxidablecon casquillo roscado

Descripción
Las tapas receptoras se colocan sobre el extremo de los pasadores de bloqueo por bola de liberación rápida para permitir su uso cuando el orificio receptor está fuera de tolerancia o deformado. Sustituyen a pasadores divididos y pasadores de remolque para permitir cambios rápidos y trabajos de campo sin herramientas. Las tapas están fabricadas en acero inoxidable serie 300. La Reducción de longitud de agarre (H1) es la porción del pasador que queda dentro de la tapa y reduce la longitud útil del pasador en esa cantidad.

Tipos de producto

• RC — Tapas finales — Lisas — Pulgadas (se adapta a pasadores con bloqueo por bola, acero inoxidable)
• RCT — Tapas finales — Rosacadas — Pulgadas (variante roscada)

Tabla de piezas
ID | SKU | Número de pieza | Usar con diámetro de pasador (in) | D (in) | H (in) | H1 Reducción de longitud de agarre (in)
110071 | RC-187 | RC-187 | 3/16" | .375 | .580 | .125
110073 | RC-250 | RC-250 | 1/4" | .375 | .580 | .125
110076 | RC-312 | RC-312 | 5/16" | .500 | .625 | .125
110087 | RC-375 | RC-375 | 3/8" | .563 | .730 | .187
110089 | RC-500 | RC-500 | 1/2" | .750 | 1.000 | .250
110092 | RC-625 | RC-625 | 5/8" | 1.000 | 1.250 | .250

Características / Especificaciones técnicas

• Serie / Modelo: RC (tapas lisas) — RCT (opción roscada)
• Material: acero inoxidable serie 300
• Función: la tapa receptora se ajusta sobre pasadores de bloqueo por bola para permitir el uso cuando el orificio receptor está fuera de tolerancia o deformado; sustituye pasadores divididos y pasadores de remolque para cambios rápidos sin herramientas
• Diámetros de pasador disponibles (Use With Pin Diameter): 3/16", 1/4", 5/16", 3/8", 1/2", 5/8"
• Dimensiones por referencia: D, H y H1 (Reducción de longitud de agarre) como se indica en la tabla de piezas anterior
• Reducción de longitud de agarre: longitud del pasador encerrada por la tapa; reduce la longitud útil del pasador en el valor H1 indicado
