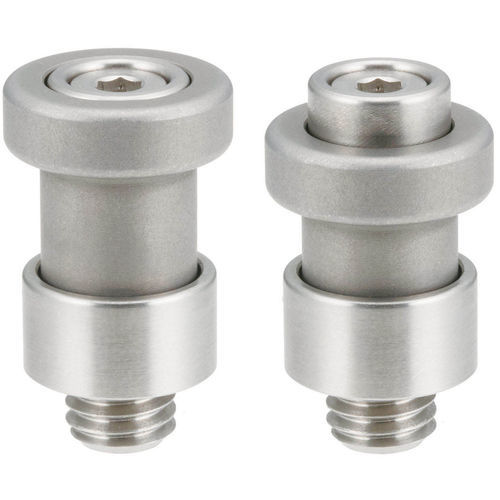

Botón de presión de acero inoxidable QCOWM series

Descripción
Diseñado para espacios reducidos, el fijador One-Touch QCOWM de tipo snap-in ofrece retención por pasador y bloqueo instantáneo para utillajes o componentes que requieren inserciones y extracciones frecuentes. El fijador se monta en el utillaje y el pasador en la base. Al insertar, el fijador se engancha en posición de bloqueo; para liberar, pulse el botón central de liberación.

Tipos de producto

• QCOWM — Fijadores; retención por pasador, acero inoxidable
• QCOWM-M — Fijadores; pasadores de sujeción, acero inoxidable

Opciones de piezas (tabla)
ID | SKU | Part Number | Type | Plate Thickness (mm) | Thread (T) | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) +0.2/-0 | H (mm) | Clamping Force (Lbs) | Use with Clamping Pin
230513 | QCOWM0508-3-SUS | QCOWM0508-3-SUS | A | 3-6 | M8x1.25 | 16 | 10 | 13.7 | 5 | 24.5 | 5.6 | QCOWM0508-M3-SUS, QCOWM0508-M4-SUS
230532 | QCOWM0508-6-SUS | QCOWM0508-6-SUS | B | 6-9 | M8x1.25 | 16 | 10 | 13.7 | 5 | 21.5 | 5.6 | QCOWM0508-M3-SUS, QCOWM0508-M4-SUS

Medios disponibles

• Guía de selección - One-Touch Fasteners (PDF)
• Especificaciones / Hoja de datos (PDF)
• Vídeo del producto (MP4)

Características / especificaciones técnicas

• Modelo / Denominación: QCOWM
• Función: retención por pasador, fijador snap-in para utillajes de cambio rápido
• Material del cuerpo: acero inoxidable 303
• Material del pomo: acero inoxidable 630
• Material de las bolas: acero inoxidable 440C
• Variantes de pieza y rangos de espesor de placa disponibles: QCOWM0508-3-SUS (placa 3-6 mm), QCOWM0508-6-SUS (placa 6-9 mm)
• Rosca: M8x1.25
• Dimensiones clave (ejemplo para variantes QCOWM0508): D=16 mm, D1=10 mm, D2=13.7 mm, tolerancia D3 +0.2/-0 mm, H=5 mm
• Fuerza de sujeción (ejemplo): 24.5 Lbs (QCOWM0508-3-SUS), 21.5 Lbs (QCOWM0508-6-SUS)
• Pistones/gajos compatibles: QCOWM0508-M3-SUS, QCOWM0508-M4-SUS
