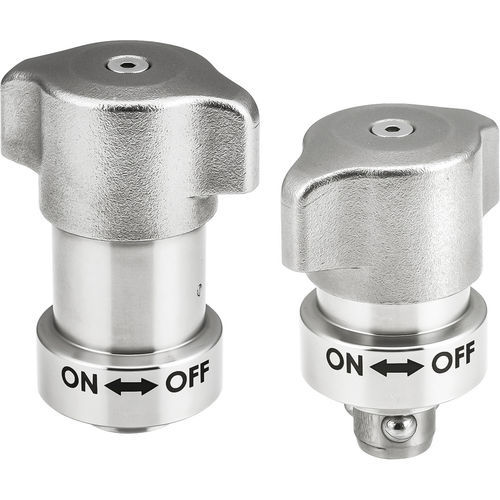

Fijación de 1/4 de vuelta de acero inoxidable QCWESA series

para panelesde muellecon cuña

Descripción general
Estos pasadores de bloqueo por bolas para aplicaciones de alta exigencia proporcionan bloqueo positivo en sistemas de cambio rápido con inserciones y extracciones frecuentes de un accesorio. Ofrecen apriete repetible y una operación de pasador retráctil para evitar interferencias al retirar el accesorio de la placa base.

Cómo funciona
Al girar la perilla un cuarto de vuelta, las bolas se expanden y bloquean el accesorio en su lugar. El elemento permanece bloqueado hasta que la perilla se gira a 'OFF', momento en que las bolas se retraen dentro del vástago y éste puede levantarse fuera de la placa base para retirada sin herramientas. El pasador retráctil permite deslizar el elemento fuera de la base sin interferencias.

Materiales
Cuerpo del pasador: acero inoxidable 303.
Perilla: acero inoxidable 304.
Cuña, bolas y muelle: acero inoxidable.

Uso / Instalación
Enroscar el pasador en el accesorio y montar el receptáculo en la base. Diseñado para usarse con los receptáculos de bloqueo por bolas referenciados en la tabla de piezas.

Tabla - Opciones de piezas
189512 | QCWESA1227-16S | Espesor placa 6–16 mm | Rosca: M2 x 0.4 (profundidad 4) | D=12 | L=17.5 | Fuerza de apriete ~220 lbs | Fuerza de retención ~560 lbs | Receptáculo QCWES1225-B
189513 | QCWESA1636-20S | Espesor placa 6–20 mm | Rosca: M3 x 0.5 (profundidad 6) | D=16 | L=21.5 | Fuerza de apriete ~450 lbs | Fuerza de retención ~1120 lbs | Receptáculo QCWES1634-B

Medios / Documentos
Se dispone de PDFs descargables y guías de selección con dimensiones y especificaciones detalladas.

Especificaciones técnicas

• Familia / modelo: QCWESA
• Función: bloqueo por bolas, retráctil, cierre 1/4 de giro
• Material del cuerpo: acero inoxidable 303
• Material de la perilla: acero inoxidable 304
• Componentes internos (cuña, bolas, muelle): acero inoxidable
• Ejemplos de fuerza de apriete: hasta 450 lbs (varía según la pieza)
• Ejemplos de fuerza de retención: hasta 1.120 lbs (varía según la pieza)
• Opciones de rosca: M2 x 0.4 (profundidad 4), M3 x 0.5 (profundidad 6)
• Diseñado para inserciones/extracciones frecuentes sin herramientas
• Debe utilizarse con receptáculos de bloqueo por bolas a juego (referenciados arriba)
