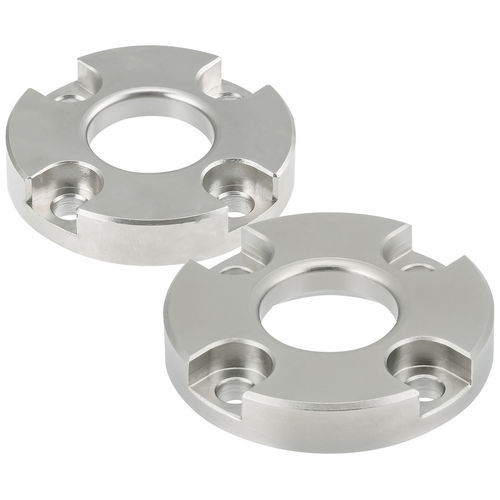

Elemento de fijación de de acero QCWES-B

resistente a la corrosiónroscado

Descripción del producto
Estos receptáculos están diseñados para usarse con pasadores de bloqueo con bola de servicio pesado QCWES y QCWESA. Los receptáculos se montan en una placa base con cuatro tornillos de cabeza cilíndrica (incluidos). Fabricados en acero 4135 con recubrimiento de níquel químico, templados y revenidos para estabilidad dimensional y resistencia al desgaste.

Opciones de piezas disponibles (tabla)
Encabezados: ID | SKU | Número de pieza | D mm | D1 mm | L mm | L1 mm | Dp mm | Rosca T
151254 | QCWES1225-B | QCWES1225-B | 29 | 12 | 5.5 | 2.5 | 23 | M3
151256 | QCWES1634-B | QCWES1634-B | 37 | 16 | 7.5 | 3.5 | 29 | M4

Medios

• Guía de selección - One-Touch Fasteners (documento)
• Vídeo del producto (video)
• Especificaciones (qcwes.pdf)
• Especificaciones (qcwesa-e.pdf)
• Especificaciones (qcwesb.pdf)

Características / Especificaciones técnicas

• Compatibilidad: Para uso con pasadores de bloqueo con bola QCWES y QCWESA.
• Material: Acero 4135 con recubrimiento de níquel químico.
• Tratamiento térmico: Templado y revenido.
• Montaje: Se instala en una placa base con cuatro tornillos de cabeza cilíndrica (incluidos).
• Variantes disponibles con dimensiones y roscas: QCWES1225-B (D=29 mm, D1=12 mm, L=5.5 mm, L1=2.5 mm, Dp=23 mm, Rosca=M3); QCWES1634-B (D=37 mm, D1=16 mm, L=7.5 mm, L1=3.5 mm, Dp=29 mm, Rosca=M4).
