Fijación de 1/4 de vuelta de rosca QCBA series

Descripción

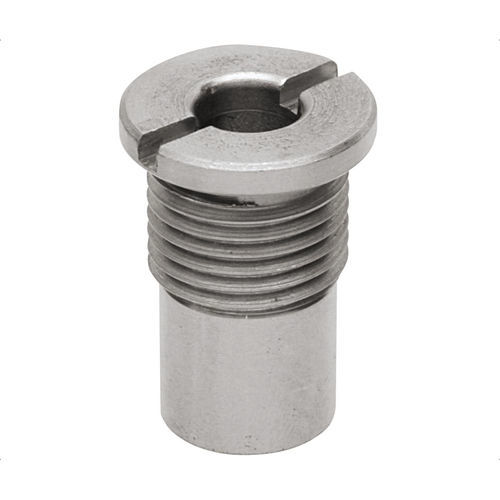

Receptáculos para cierres One-Touch diseñados para aplicaciones de cambio rápido con inserciones y extracciones frecuentes. El mecanismo de bloqueo de tres bolas asegura el pasador de apriete (QCBA0816-M5) al insertarlo y proporciona una fuerza de apriete constante para evitar apretados insuficientes o excesivos por parte del operario. El estilo estándar QCBA permite la inserción y extracción en una sola operación y puede utilizarse con pasadores de posicionamiento para una ubicación precisa. Cuerpo en acero 1045 con recubrimiento de níquel químico. Tuercas de fijación (PN RBN-M16X150X006SS) se solicitan por separado. Herramienta de instalación recomendada: PW16.

Tipos de producto

• QCBA — Receptáculos, cuerpo de acero

Opciones de pieza

• QCBA0816A — Rosca: M16 x 1.50 (fina), Fuerza de apriete: 1.57 lbs; Dimensiones clave: D=20 mm, D1=8 mm, D2=14 mm, L=29 mm, L1=15 mm, L2=3 mm, L3=2 mm, W=2.5 mm; Usar con pasador QCBA0816-M5; Tuerca PN RBN-M16X150X006SS; Herramienta PW16.
• QCBA0816B — Rosca: M16 x 1.50 (fina), Fuerza de apriete: 3.37 lbs; Dimensiones clave: D=20 mm, D1=8 mm, D2=14 mm, L=29 mm, L1=15 mm, L2=3 mm, L3=2 mm, W=2.5 mm; Usar con pasador QCBA0816-M5; Tuerca PN RBN-M16X150X006SS; Herramienta PW16.

Medios

• Guía de selección - One-Touch Fasteners (PDF)
• Especificaciones (PDF)
• Vídeo - Acción de bloqueo por bolas

Características / especificaciones técnicas

• Modelo / serie: QCBA
• Material del cuerpo: acero 1045
• Acabado: recubrimiento de níquel químico
• Pasador de apriete compatible: QCBA0816-M5
• Rosca: M16 x 1.50 (rosca fina)
• Opciones de fuerza de apriete: 1.57 lbs o 3.37 lbs según la pieza
• Mecanismo de bloqueo: bloqueo por tres bolas que asegura el pasador al insertarlo
• Estilo estándar: inserción/extracción en una sola operación
• Puede utilizarse con pasadores de localización para un posicionamiento preciso
• Tuercas de acero inoxidable para fijación se solicitan por separado (PN RBN-M16X150X006SS)
• Herramienta de instalación recomendada: PW16
• Dimensiones clave (datos de la pieza): D=20 mm, D1=8 mm, D2=14 mm, L=29 mm, L1=15 mm, L2=3 mm, L3=2 mm, W=2.5 mm
