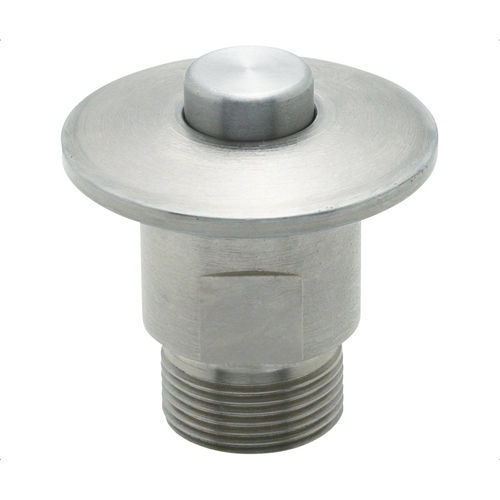

Botón de presión de acero inoxidable QCOW series

Descripción general
Los fijadores encajables One-Touch (QCOW / QCOWS) ofrecen un bloqueo positivo para utillajes de cambio rápido que requieren inserciones y retiradas frecuentes. El fijador se monta en el accesorio y se bloquea en una espiga de apriete de la serie QCPC instalada en la base, con cuatro bolas. Pulsar el botón libera las bolas para permitir la extracción.

Tipos de producto

• QCOW — Fijador de acero, disponible con o sin cabeza abombada.
• QCOWS — Fijador de acero inoxidable (espaciador/variante) para un rango de espesor de placa ampliado.

Opciones de pieza

• QCOW0616-10SUS — Espesor de placa 3 a 10 mm; Rosca M16x1.00; D 11 mm; D1 32 mm; D2 6 mm; D3 19 mm; L 23 mm; L1 15.5 mm; L2 9.5 mm; L3 8.5 mm; SW 17 mm; Fuerza de sujeción 1.35 lbs; Usar con QCPC0625-M4-SUS; Tipo A.
• QCOWS0616-10SUS — Espesor de placa 3 a 27 mm; Rosca M16x1.00; D 11 mm; D1 19 mm; D2 6 mm; D3 N/A; L 23 mm; L1 19.5 mm; L2 9.5 mm; L3 N/A; SW 17 mm; Fuerza de sujeción 1.35 lbs; Usar con QCPC0625-M4-SUS; Tipo B.

Medios

• Guía de selección - One-Touch Fasteners (PDF)
• Vídeo del producto (MP4)
• Especificaciones QCOW Fastener (PDF)
• Especificaciones QCPC / QCOW Pin (PDF)

Especificaciones técnicas

• Materiales: cuerpo y botón — acero inoxidable 303; bolas — acero inoxidable 440C; muelle — acero inoxidable 304.
• Mecanismo de bloqueo: acoplamiento por presión con cuatro bolas; presionar el fijador sobre la espiga para bloquear; presionar el botón para liberar.
• Diseño: pensado para inserciones/retiradas frecuentes y para proporcionar fuerza de sujeción constante, reduciendo el riesgo de apriete insuficiente o excesivo por parte del operador.
• Espigas compatibles: espigas de apriete serie QCPC (p. ej.: QCPC0625-M4-SUS).
• Estilos de cabeza: disponible con cabeza abombada o sin cabeza según los requisitos de aplicación.
• Aplicaciones típicas: utillajes de cambio rápido donde el accesorio se fija/retira repetidamente; el fijador se monta en el accesorio y la espiga en la base.
