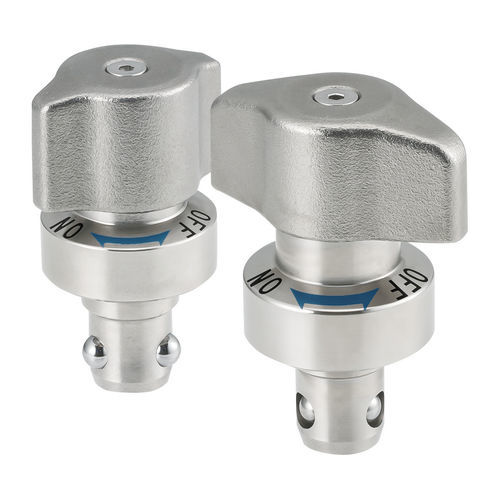

Sistema de fijación rápido de bola QCWES series
Añadir a mis favoritos
Añadir al comparador
Descripción
Descripción
Estos pasadores de bloqueo por bolas para uso intensivo proporcionan un bloqueo seguro en aplicaciones de cambio rápido con inserciones y retiradas frecuentes. El pasador se monta en el elemento; el receptáculo de bloqueo por bolas se monta en la base. Al girar la perilla las bolas se expanden y aseguran la pieza; girar la perilla a "OFF" retrae las bolas para retirar sin herramientas. El extremo cónico facilita el alineado. Puede combinarse con pasadores de posicionamiento para una ubicación precisa.
Materiales
Cuerpo: acero 4140 niquelado electroless.
Cuña: acero 4135 niquelado, templado y revenido.
Perilla: acero inoxidable 304.
Bolas: acero inoxidable 440C, templado y revenido.
Variantes de producto (tabla)
Opciones de pieza
Uso / Notas
Diseñado para usarse con receptáculos de bloqueo por bolas correspondientes. El pasador se monta en el elemento; el receptáculo en la base. La rotación de la perilla expande las bolas para bloquear; girar a "OFF" retrae las bolas para la extracción. El extremo cónico ayuda al alineado. Puede emplearse con pasadores de centrado para posicionamiento preciso.
Especificaciones técnicas
Estos pasadores de bloqueo por bolas para uso intensivo proporcionan un bloqueo seguro en aplicaciones de cambio rápido con inserciones y retiradas frecuentes. El pasador se monta en el elemento; el receptáculo de bloqueo por bolas se monta en la base. Al girar la perilla las bolas se expanden y aseguran la pieza; girar la perilla a "OFF" retrae las bolas para retirar sin herramientas. El extremo cónico facilita el alineado. Puede combinarse con pasadores de posicionamiento para una ubicación precisa.
Materiales
Cuerpo: acero 4140 niquelado electroless.
Cuña: acero 4135 niquelado, templado y revenido.
Perilla: acero inoxidable 304.
Bolas: acero inoxidable 440C, templado y revenido.
Variantes de producto (tabla)
- QCWES1225-16S — Espesor de placa 6–16 mm; Ø vástago 12 mm; Fuerza de apriete 225 lb; Fuerza de retención 560 lb; PN: QCWES1225-B
- QCWES1634-20S — Espesor de placa 6–20 mm; Ø vástago 16 mm; Fuerza de apriete 450 lb; Fuerza de retención 1120 lb; PN: QCWES1634-B
Opciones de pieza
- Espesor de placa (mm): 6 a 16; 6 a 20
- Diámetro del vástago (mm): 12; 16
- Fuerza de apriete (lbs): 225; 450
Uso / Notas
Diseñado para usarse con receptáculos de bloqueo por bolas correspondientes. El pasador se monta en el elemento; el receptáculo en la base. La rotación de la perilla expande las bolas para bloquear; girar a "OFF" retrae las bolas para la extracción. El extremo cónico ayuda al alineado. Puede emplearse con pasadores de centrado para posicionamiento preciso.
Especificaciones técnicas
- Modelo: QCWES
- Tipo: pasador de bloqueo por bolas, uso intensivo, acero
- Fuerza máxima de apriete (según variante): hasta 450 lbs
- Fuerza de retención (según variante): 560–1120 lbs
- Material del cuerpo: acero 4140 niquelado electroless
- Material de la cuña: acero 4135 niquelado, templado y revenido
- Material de la perilla: acero inoxidable 304
- Material de las bolas: acero inoxidable 440C, templado y revenido
- Diseñado para inserciones/retiradas frecuentes en utillajes de cambio rápido
- Extremo cónico para facilitar el alineado
- Requiere receptáculos de bloqueo por bolas correspondientes
