Tapa de conector montada en panel QCWE-S

de metalcircular

Descripción

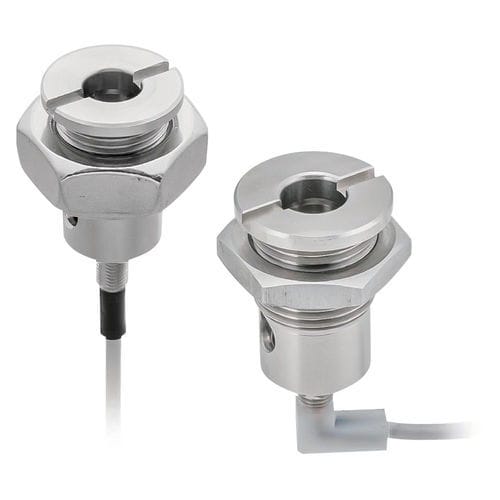

Receptáculos con sensor de posición integrado para detectar el apriete de cierres de cuarto de vuelta. Diseñados para su uso con los elementos de bloqueo por perilla de la serie QCWE. El sensor se activa cuando la punta del pasador del elemento empuja la superficie de contacto, permitiendo la detección del estado de apriete para evitar un funcionamiento incorrecto. Material principal: acero inoxidable 303; tuercas de bloqueo en acero inoxidable.

Tipos de producto

• QCWE-S — Receptáculos: detecta el apriete del elemento mediante sensor; usar con cierres por perilla de la serie QCWE.

Opciones de piezas (tabla)
ID | SKU | Número de pieza | Tipo | Rango de grosor de placa (mm) | D (mm) | D1 (mm) h9 | Rosca | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | W (mm) | Usar con pasadores de bloqueo por perilla | Usar con pasadores retráctiles de bloqueo por perilla
142201 | QCWE0625-M16-S | QCWE0625-M16-S | A | 6 o más | 6.2 | 20 | M16X1.50 | 18.5 | 31.0 | 50 | 10 | 24 | QCWE0625-10/-10S/-10-SUS | QCWEA0625-10-SUS
151251 | QCWE0625-M16-SL | QCWE0625-M16-SL | B | 6 o más | 6.2 | 20 | M16X1.50 | 21.5 | 33.5 | 48 | 5 | 22 | QCWE0625-10/-10S/-10-SUS | QCWEA0625-10-SUS
142202 | QCWE1034-M20-S | QCWE1034-M20-S | A | 6 o más | 10.2 | 25 | M20X1.50 | 20.5 | 33.5 | 55 | 12 | 30 | QCWE1034-14/-20/-14S/-20S/-14-SUS/-20-SUS | QCWEA1034-14-SUS
151252 | QCWE1034-M20-SL | QCWE1034-M20-SL | B | 6 o más | 10.2 | 25 | M20X1.50 | 25.5 | 38.0 | 53 | 5 | 27 | QCWE1034-14/-20/-14S/-20S/-14-SUS/-20-SUS | QCWEA1034-14-SUS

Medios y archivos
Guía de selección y archivos PDF de especificaciones del producto y un vídeo del producto están disponibles (ver la sección de medios del producto).

Características / especificaciones técnicas

• Función: receptáculo con sensor de posición para detectar el apriete de cierres de cuarto de vuelta.
• Compatible con: cierres por perilla serie QCWE (SKUs listados arriba).
• Método de detección: contacto mecánico — el sensor reacciona cuando la punta del pasador empuja la superficie de contacto.
• Material principal: acero inoxidable 303.
• Tuercas de bloqueo: acero inoxidable.
• Roscas disponibles: M16x1.50 y M20x1.50.
• Diámetros de receptáculo: 6.2 mm y 10.2 mm (ver opciones de piezas).
• Variantes: Tipo A y Tipo B con diferentes alturas y claros (ver tabla).
• Medios disponibles: Guía de selección PDF; Especificaciones PDF; Vídeo del producto.
