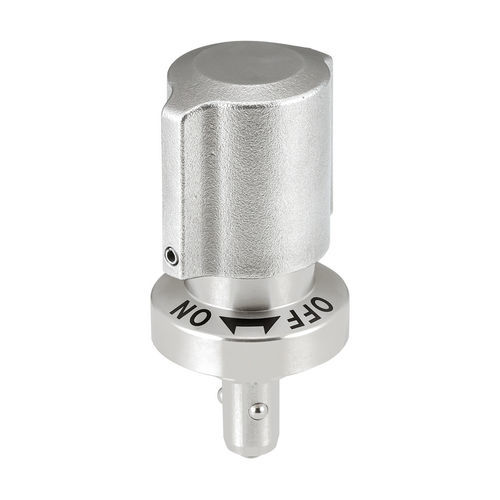

Fijación de 1/4 de vuelta de acero inoxidable QCWEA series

de muellecon cuñade rosca

Descripción del producto
Los cierres de bolas retráctiles QCWEA proporcionan bloqueo positivo en aplicaciones de cambio rápido donde se requiere inserción y extracción frecuente de un utillaje. El pasador retráctil permite que el elemento se libere de la base cuando está desbloqueado, facilitando su uso en guías y puertas sin interferencias. Se utilizan con receptáculos de bloqueo por bolas compatibles: girar la perilla un cuarto de vuelta hace que las bolas se expandan y bloqueen la pieza; al volver la perilla a OFF, las bolas se replegan y se permite la extracción sin herramientas.

Características clave

• Diseño con pasador retráctil para extracción sin interferencias
• Operación de cuarto de giro: las bolas se expanden para bloquear y se retraen en OFF
• Capacidad de detección por sensor cuando se usa con receptáculos sensor (QCWE-M-S)
• Cuerpo: acero inoxidable 303; Perilla: acero inoxidable 304; Cuña, bolas y resorte: acero inoxidable
• Diseñado para utillajes de cambio rápido, guías y puertas con inserciones/extracciones frecuentes

Opciones de pieza (ejemplos)

• QCWEA0625-10-SUS — Espesor de placa 3–10 mm; Rosca M2x0.4 (profundidad 3); D 6; D1 (h9) 14; D2 25; D3 25; Dp 28; L 19.5; H 58; H1 43.5; H2 6.5; Fuerza de apriete ≈ 6.7 Lbs; Fuerza de retención 20.2 Lbs; Usar con: QCBU0608-M12, QCBU0608-M12SUS; Receptáculo sensor: QCWE0625-M16-S, QCWE0625-M16-SL; Receptáculo flotante: QCBU0608-FL-SUS
• QCWEA1034-14-SUS — Espesor de placa 3–14 mm; Rosca M3x0.5 (profundidad 5); D 10; D1 (h9) 18; D2 34; D3 34; Dp 36; L 21.5; H 66; H1 50.0; H2 10.0; Fuerza de apriete ≈ 11.2 Lbs; Fuerza de retención 33.7 Lbs; Usar con: QCBU1012-M16, QCBU1012-M16SUS; Receptáculo sensor: QCWE1034-M20-S, QCWE1034-M20-SL; Receptáculo flotante: QCBU1012-FL-SUS

Aplicaciones

• Utillajes y fijaciones de cambio rápido
• Montajes deslizantes y puertas que requieren extracción frecuente sin herramientas
• Plantillas de producción que necesitan bloqueo positivo y repetibilidad

Medios

• Guía de selección - One-Touch Fasteners (PDF)
• Especificaciones (PDF)
• Vídeo del producto (mp4)

Especificaciones técnicas

• Modelo: QCWEA
• Tipo: cierre de bolas, retráctil
• Material del cuerpo: acero inoxidable 303
• Material de la perilla: acero inoxidable 304
• Cuña, bolas y resorte: acero inoxidable
• Capacidad de detección por sensor con receptáculos QCWE-M-S
• Funcionamiento: cuarto de giro; las bolas se expanden para bloquear y se retraen para permitir la extracción sin herramientas
• Ejemplos de variantes y dimensiones/valores de fuerza indicados arriba
• Diseñado para su uso con receptáculos compatibles (serie QCBU, receptáculos sensor QCWE, variantes de receptáculo flotante)
