Elemento de fijación industrial QCWE series

de acero inoxidablede muelleroscado

Overview

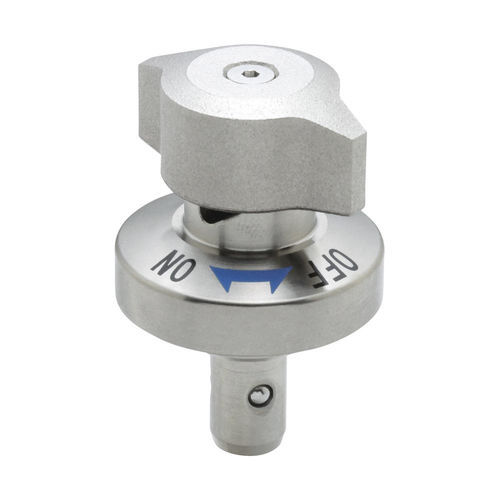

Perno con cierre por pomo de liberación rápida para inserciones y extracciones frecuentes en dispositivos industriales y aplicaciones de cambio rápido. El perno se enrosca en la pieza y los receptáculos de bloqueo por bolas se montan en la base. Gire el pomo a ON para expandir las bolas y bloquear; gire a OFF para retraer las bolas y permitir la extracción sin herramientas. El extremo cónico del perno facilita el alineado y puede usarse con pasadores de localización para posicionamiento preciso.

Materials

• Pomo: acero inoxidable 304
• Vástago: acero inoxidable 420
• Bolas: acero inoxidable 440C endurecido
• Resorte: acero inoxidable 304

Product Types

• QCWE-SUS — pomo y vástago inox (producto en esta página)
• QCWE-S — pomo inox, vástago acero
• QCWE (serie) — pomo plástico, vástago acero

Part Options (selection)

• ID 133089 | SKU QCWE0625-10-SUS | Espesor placa 6–10 mm | Rosca M2x0.40 profundidad 3 | D 6 | D1 (h9) 14 | D2 25 | D3 25 | Dp P.C.D. 21 | L 19,5 mm | H 24,5 mm | H2 6,5 mm | Fuerza de sujeción 6,7 Lbs | Prefijo receptáculo QCBU-M, QCBU-M-SUS
• ID 133091 | SKU QCWE1034-14-SUS | Espesor placa 6–14 mm | Rosca M3x0.50 profundidad 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 21,5 mm | H 31 mm | H2 10 mm | Fuerza de sujeción 11,2 Lbs | Prefijo receptáculo QCBU-M, QCBU-M-SUS
• ID 133093 | SKU QCWE1034-20-SUS | Espesor placa 12–20 mm | Rosca M3x0.50 profundidad 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 27,5 mm | H 31 mm | H2 10 mm | Fuerza de sujeción 11,2 Lbs | Prefijo receptáculo QCBU-M, QCBU-M-SUS

Media & Documents

• Guía de selección - One-Touch Fasteners (PDF)
• Especificaciones (QCWE) (PDF)
• Vídeo del producto (mp4)

Technical specifications

• Funcionamiento: el perno de bloqueo por bolas expande las bolas al girar el pomo a ON y las retrae al girar a OFF para extracción sin herramientas
• Diseñado para inserciones/extracciones frecuentes y uso con receptáculos de bloqueo por bolas compatibles (ver prefijo receptáculo)
• Extremo con forma cónica para facilitar el alineado; compatible con pasadores de localización para posicionamiento preciso
• Tamaños de rosca y rangos de espesor disponibles: M2x0.40 (profundidad 3), M3x0.50 (profundidad 4)
• Materiales: aceros inox 304, 420 y 440C endurecido según el componente
