Elemento de apriete con control manual QCBAS series

mecánicomanualcuerpo roscado

Descripción del producto

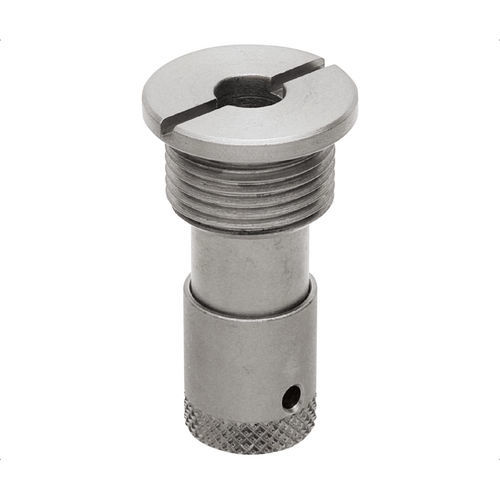

Estos receptáculos de bloqueo por bolas QCBAS están diseñados para sujeciones de cambio rápido con inserciones y retiradas frecuentes. El mecanismo de tres bolas proporciona fuerza de sujeción constante para evitar un apriete insuficiente o excesivo. El bloqueo de seguridad fija las bolas en el receptáculo para prevenir una liberación accidental; accionar empujando el pomo de bloqueo hacia arriba y girando 90°.

Compatibilidad y uso

• Usar con pasador de sujeción: QCBA0816-M5.
• Compatible con pasadores de localización para posicionamiento preciso.
• Se piden por separado: tuercas de fijación (RBN-M20X150X006SS) y herramienta de instalación PW16.

Materiales

• Cuerpo: acero al carbono 1045, recubrimiento de níquel sin electrólisis.
• Bolas: acero inoxidable 440C endurecido.
• Muelles: acero inoxidable 304.

Piezas / tabla
ID | SKU | Rosca | D | D1 | D2 | L | L1 | L2 | L3 | Fuerza de apriete (lb) | Usar con pasador | Usar con tuerca | Herramienta de instalación
128508 | QCBAS0820A | M20x1.50 (rosca fina) | 8 | 25 | 16 | 45 | 15 | 3 | 2.5 | 1.57 | QCBA0816-M5 | RBN-M20X150X006SS | PW16
128510 | QCBAS0820B | M20x1.50 (rosca fina) | 8 | 25 | 16 | 45 | 15 | 3 | 2.5 | 3.37 | QCBA0816-M5 | RBN-M20X150X006SS | PW16

Notas
Cuando el bloqueo de seguridad está activado, impide la liberación accidental del pasador de sujeción. Diseñado para aplicaciones que requieren sujeción rápida, fiable y repetible.

Especificaciones

• Modelo: QCBAS
• Rosca: M20 x 1.50 (rosca fina)
• Material del cuerpo: acero al carbono 1045, recubierto con níquel sin electrólisis
• Bolas: acero inoxidable 440C endurecido
• Muelles: acero inoxidable 304
• Funcionamiento: empujar el pomo de bloqueo hacia arriba y girar 90° para activar el bloqueo de seguridad
• Pasador de sujeción compatible: QCBA0816-M5
• Tuerca referenciada: RBN-M20X150X006SS
• Herramienta de instalación: PW16
• Fuerzas de apriete disponibles (lb): 1.57 (QCBAS0820A), 3.37 (QCBAS0820B)
