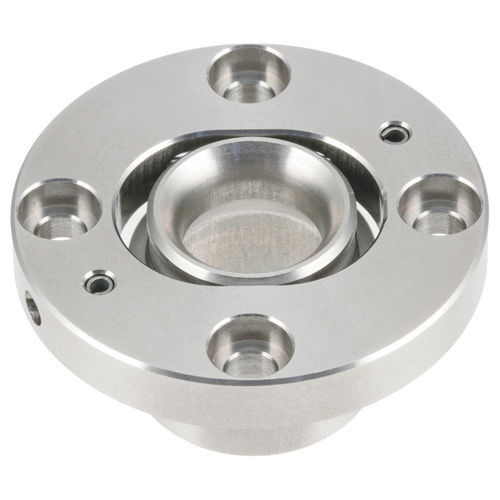

Sistema de fijación rápido de bola QCBU-FL series

General
Utilizado con los elementos de sujeción con bloqueo por bola referenciados en la sección de piezas/opciones, estos receptáculos completamente en acero inoxidable incorporan un deslizador flotante para compensar un espaciado de orificios impreciso. La función flotante amplía la tolerancia de espaciado de montaje en 1 mm. Cuerpo: acero inoxidable. Pasador: templado y revenido. Suministrado con cuatro tornillos de cabeza cilíndrica o de cabeza baja en acero inoxidable.

Tipos de producto

• QCBU-FL — Receptáculos para sujetadores QCWE, QCWEA, QCBU, QCBUS

Piezas / Opciones

• ID 189641 — QCBU0608-FL-SUS: Rango de espesor de placa: 9 mm o más; D = 25 mm; H = 15 mm. Compatible con pasadores de bloqueo tipo perilla (knob-locking): QCWE0625-10, QCWE0625-10-SUS; pasadores de bloqueo retráctiles: QCWEA0625-10-SUS; pasadores con botón: QCBU0608-10-SUS, QCBUS0608-10SUS.
• ID 189642 — QCBU1012-FL-SUS: Rango de espesor de placa: 10 mm o más; D = 34 mm; H = 17 mm. Compatible con pasadores de bloqueo tipo perilla: QCWE1034-14, QCWE1034-14-SUS, QCWE1034-20, QCWE1034-20-SUS; pasadores de bloqueo retráctiles: QCWEA1034-14-SUS; pasadores con botón: QCBU1012-16-SUS, QCBUS1012-16SUS.

Materiales y suministro

• Cuerpo: acero inoxidable (receptáculos totalmente inoxidables)
• Pasador: templado y revenido
• Accesorios suministrados: cuatro tornillos de cabeza cilíndrica o de cabeza baja en acero inoxidable

Especificaciones técnicas

• Modelo: QCBU-FL
• Función: receptáculo flotante con elemento deslizante para acomodar la tolerancia de espaciado de los orificios de montaje
• Extensión de la tolerancia de espaciado de montaje: 1 mm
• Series de sujetadores compatibles: QCWE, QCWEA, QCBU, QCBUS (ver piezas/opciones para los números de referencia exactos)
• Material: acero inoxidable
• Tratamiento del pasador: templado y revenido
• Accesorios incluidos: cuatro tornillos de cabeza cilíndrica o de cabeza baja en acero inoxidable
• Variantes: distintos diámetros totales (D) y alturas (H) según el rango de espesor de placa
