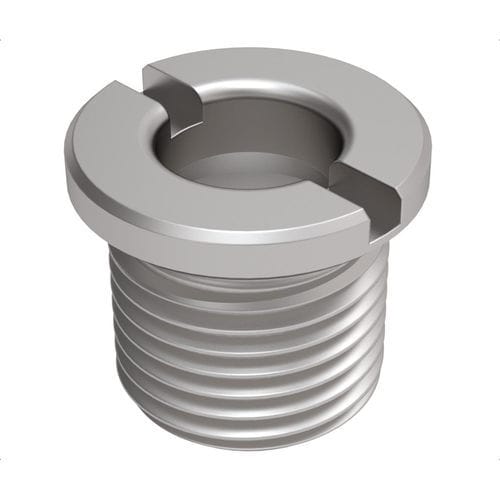

Pasador de liberación rápida de acero inoxidable THFR series

Descripción general
Estos receptáculos roscados proporcionan un orificio de acoplamiento permanente para pasadores de bloqueo por bolas de liberación rápida. Están diseñados para enroscarse en una base con una tuerca de bloqueo o para instalaciones en orificio ciego. La reducción de la longitud de sujeción (Grip Length Reduction) es la porción del pasador que queda dentro del receptáculo, reduciendo así la longitud útil del pasador en dicha cantidad. Fabricados en acero inoxidable 303 tratado térmicamente. Las tuercas de bloqueo se deben solicitar por separado.

Variantes de pieza

• THFR-187 — Para pasador 3/16 in; Rosca: 3/8-16 in; D: .190 in; D1: .500 in; L: .500 in; L1: .125 in; L2: .094 in; W: .094 in; Reducción de longitud de sujeción: .125 in
• THFR-250 — Para pasador 1/4 in; Rosca: 1/2-13 in; D: .250 in; D1: .625 in; L: .500 in; L1: .125 in; L2: .094 in; W: .094 in; Reducción de longitud de sujeción: .125 in
• THFR-312 — Para pasador 5/16 in; Rosca: 5/8-11 in; D: .313 in; D1: .750 in; L: .625 in; L1: .125 in; L2: .094 in; W: .109 in; Reducción de longitud de sujeción: .125 in
• THFR-375 — Para pasador 3/8 in; Rosca: 5/8-11 in; D: .375 in; D1: .750 in; L: .688 in; L1: .125 in; L2: .094 in; W: .109 in; Reducción de longitud de sujeción: .187 in
• THFR-500 — Para pasador 1/2 in; Rosca: 3/4-16 in; D: .500 in; D1: .875 in; L: .813 in; L1: .125 in; L2: .094 in; W: .109 in; Reducción de longitud de sujeción: .250 in
• THFR-625 — Para pasador 5/8 in; Rosca: 1-14 in; D: .625 in; D1: 1.125 in; L: .938 in; L1: .125 in; L2: .094 in; W: .109 in; Reducción de longitud de sujeción: .250 in

Tipos de productos relacionados

• Usar con pasadores de bloqueo por bolas, roscados, acero inoxidable
• Receptáculos con cuerpo roscado (se muestran unidades en pulgadas)

Especificaciones técnicas

• Modelo: THFR
• Material: Acero inoxidable 303 tratado térmicamente
• Uso previsto: Orificio de acoplamiento permanente para pasadores de bloqueo por bolas de liberación rápida
• Instalación: Enroscar en una base con tuerca de bloqueo o instalar en orificio ciego
• Reducción de longitud de sujeción: Porción del pasador dentro del receptáculo (reduce la longitud útil)
• Tuercas de bloqueo: Deben pedirse por separado
• Variantes disponibles: THFR-187, THFR-250, THFR-312, THFR-375, THFR-500, THFR-625 (ver variantes para datos dimensionales)
