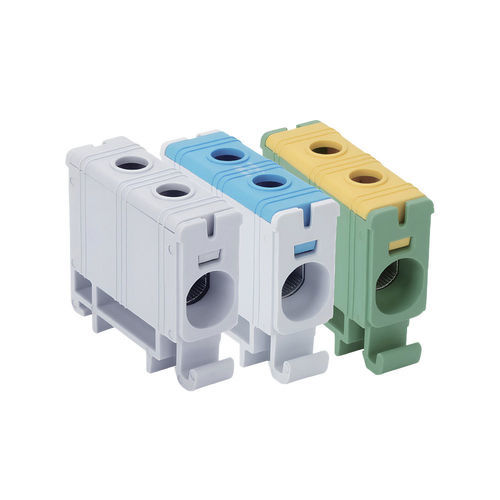

Bloque de conexión para montaje sobre panel DTB-1E35 series

en riel-DINcon tornillode corriente fuerte

Presentación
Bloque de empalme 1 polo DTB-1E35, 2 conductores, diseñado para la conexión segura de dos conductores de cobre o aluminio de 2,5 a 35 mm². Corriente admisible: 135 A (Cu) / 120 A (Al). Cuerpo conductor en aluminio estañado y grasa conductora incluida para optimizar el contacto.

Función
El bloque de empalme de potencia proporciona una conexión fiable de dos conductores (Cu/Al) en circuitos de potencia de alta intensidad. Garantiza continuidad eléctrica y sujeción mecánica adecuada para cuadros eléctricos industriales y terciarios.

Aplicaciones
Ideal para cuadros eléctricos industriales y comerciales, conexiones entre cables de alimentación, bornes de distribución o equipos eléctricos que requieran una instalación compacta y segura.

Características eléctricas

• Corriente máxima: 135 A (Cu) / 120 A (Al)
• Conexión: Cobre (Cu) o Aluminio (Al)
• Rango de secciones: 2,5–35 mm²
• Apretado: tornillo de vaso hexagonal
• Par de apriete: 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²)
• Tensión nominal: 1000 V CA / 1500 V CC
• Grasa conductora: incluida para optimizar el contacto
• Norma: Conforme a EN60947-7-1

Características físicas

• Carcasa: PA66 V0 autoextinguible, tapa extraíble, disponible en 3 colores para identificación funcional (gris claro; gris claro/azul; verde/amarillo)
• Cuerpo conductor: aluminio estañado
• Montaje: carril DIN o empotrado en superficie
• N.º de polos: 1
• N.º de conductores: 2 por bloque
• Índice de protección: IP20

Embalaje

• Venta por unidad
• Caja: 20 unidades
• Cartón: 660 unidades

Consejos de uso

• Selección del cable: utilizar secciones de 2,5 a 35 mm², cobre o aluminio
• Puntas o casquillos: obligatorios para conductores flexibles para asegurar una conexión fiable
• Apretado: respetar los pares recomendados según la sección (3 a 6 Nm)
• Montaje: fijar en carril DIN o en superficie según necesidad
• Identificación de circuitos: usar los colores de la carcasa para identificar fase, neutro y tierra
• Mantenimiento: comprobar regularmente el apriete y la limpieza de los contactos

Variantes y códigos de pedido
Encabezado: Código pedido | Corriente primaria | Rango de conductores | Color | Disponibilidad
DTB-1E35 | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Gris claro | en stock
DTB-1E35B | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Gris claro / azul | en stock
DTB-1E35D | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Verde y amarillo | en stock

Documentos
Ficha de producto y documentación técnica disponibles (ficha gama bloques de empalme).

Especificaciones técnicas

• Referencia modelo: DTB-1E35
• Corriente máxima: 135 A (Cu) / 120 A (Al)
• Rango de conductores aceptado: 2,5–35 mm²
• Tipo de conexión: Cobre o Aluminio
• Apretado: tornillo hexagonal (pares: 3 Nm para 2,5–16 mm²; 6 Nm para 25–35 mm²)
• Tensión nominal: 1000 V AC / 1500 V DC
• Cuerpo conductor: aluminio estañado
• Carcasa: PA66 V0, tapa extraíble, colores para identificación (gris claro, gris claro/azul, verde/amarillo)
• Montaje: carril DIN o superficie
• N.º de polos: 1
• N.º de conductores: 2 por bloque
• Índice de protección: IP20
• Norma: EN60947-7-1
• Grasa conductora: suministrada
• Embalaje: caja 20 uds, cartón 660 uds
