Bloque de conexión en riel-DIN DTB-1E95x series

para montaje sobre panelcon tornillode corriente fuerte

Presentación
Bloque de unión unipolar diseñado para el conexionado de cables de gran sección (16 a 95 mm²). Garantiza la conexión fiable de conductores de cobre y aluminio con alta capacidad de corriente para distribución principal en armarios y cuadros de potencia.

Características eléctricas

• Corriente máxima : 245 A (Cobre) / 220 A (Aluminio)
• Compatibilidad : admite conductores de cobre (Cu) y aluminio (Al)
• Rango de sección : 16 a 95 mm²
• Fijación : tornillo con puerto hexagonal
• Par de apriete : 20 Nm (para 16 a 95 mm²)
• Tensión nominal : 1000 V AC / 1500 V DC
• Grasa conductora : incluida para optimizar el contacto
• Norma : conforme EN60947-7-1

Características físicas

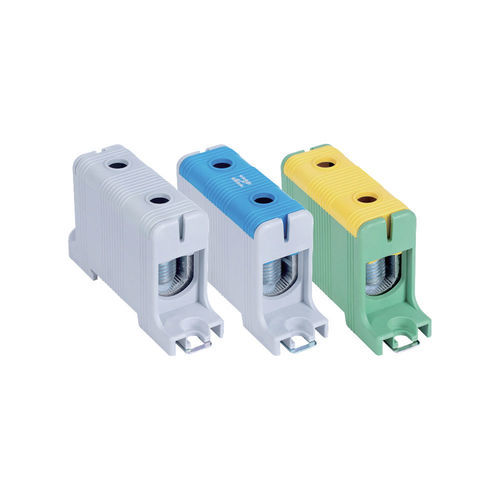

• Carcasa : PA66 V0, tapa desmontable; disponible en 3 colores para identificación funcional (gris claro; gris claro/azul; verde/amarillo)
• Cuerpo conductor : aluminio estañado
• Montaje : carril DIN o montaje en superficie
• Número de polos : 1
• Número de cables : 2 por bloque
• Índice de protección : IP20

Embalaje

• Se vende : unidad
• Caja : 7 piezas
• Cartón : 168 piezas

Funciones y aplicaciones

• Función : Conexionado de cables de gran sección hasta 95 mm² para enlaces de alimentación principales y entradas de potencia
• Aplicaciones : distribución principal en armarios eléctricos industriales, cuadros de potencia, instalaciones energéticas que requieren alta capacidad de corriente
• Ventajas : conexión fiable para cobre y aluminio, alta retención mecánica gracias al par de apriete recomendado, identificación funcional por color de la tapa

Consejos de uso

• Selección de cable : usar conductores de 16 a 95 mm² (Cu o Al)
• Terminales : recomendados para cables flexibles para asegurar contacto óptimo
• Apriete : aplicar 20 Nm para garantizar retención mecánica y eléctrica
• Montaje : instalar en carril DIN o en superficie según la arquitectura del armario
• Identificación : usar los colores de la carcasa para identificar fase (gris claro), neutro (gris claro/azul) y tierra (verde/amarillo)
• Mantenimiento : comprobar regularmente el apriete, especialmente en circuitos de alta intensidad

Variantes y códigos de pedido
DTB-1E95 | Cu: 245 A / Al: 220 A | Cu/Al: 16–95 mm² | Gris claro | instock
DTB-1E95B | Cu: 245 A / Al: 220 A | Cu/Al: 16–95 mm² | Gris claro / azul | instock
DTB-1E95D | Cu: 245 A / Al: 220 A | Cu/Al: 16–95 mm² | Verde / amarillo | instock

Documentos de presentación
Ficha técnica / folleto del producto: Gama bloques de unión (PDF).

Características técnicas

• Referencia principal : DTB-1E95x
• Corriente máxima : 245 A (Cu) / 220 A (Al)
• Sección de cable aceptada : 16–95 mm²
• Par de apriete recomendado : 20 Nm
• Tensión nominal : 1000 V AC / 1500 V DC
• Carcasa : PA66 V0, tapa desmontable, colores para identificación
• Cuerpo conductor : aluminio estañado
• Montaje : carril DIN o superficie
• Número de polos : 1
• Número de cables : 2
• Índice de protección : IP20
• Conformidad : EN60947-7-1
• Grasa conductora : suministrada
• Embalaje : unidad / caja 7 uds / cartón 168 uds
