Bloque de conexión en riel-DIN DTB-1E150x series

para montaje sobre panelcon tornillode potencia

Presentación
Bloque de conexión 1 polo 2 cables de alta corriente para conductores de gran sección (cobre o aluminio) de 35 a 150 mm². Corriente máxima: 320 A (Cu) / 290 A (Al). Conforme a EN60947-7-1. Grasa conductora incluida para optimizar el contacto.

Características eléctricas

• Corriente máxima: 320 A (Cu) / 290 A (Al)
• Conductores compatibles: Cobre (Cu) o Aluminio (Al)
• Rango de secciones: 35–150 mm²
• Sujeción: tornillo de cabeza hexagonal interior
• Par de apriete:
  • 20 Nm (35–95 mm²)
  • 30 Nm (120–150 mm²)
• Tensión nominal: 1000 V CA / 1500 V CC
• Grasa conductora: incluida
• Norma: conforme EN60947-7-1

Características físicas

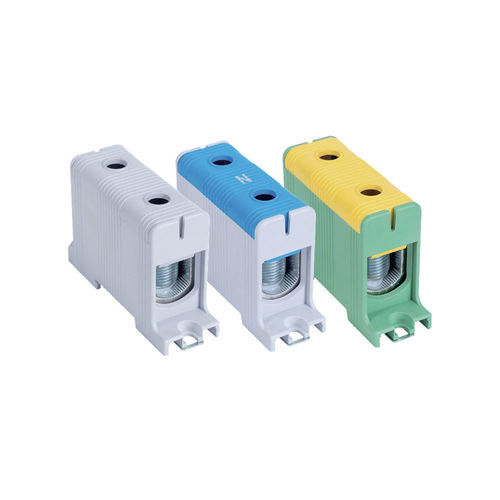

• Carcasa: PA66 V0 autoextinguible, tapa desmontable, disponible en 3 colores para identificación funcional (gris claro; gris claro y azul; verde y amarillo)
• Cuerpo conductor: aluminio estañado
• Montaje: riel DIN o montaje superficial
• Número de polos: 1
• Número de cables: 2 por bloque
• Protección: IP20

Embalaje

• Vendido por unidad
• Caja: 5 piezas
• Caja grande: 140 piezas

Funciones
Bloque diseñado para el conexionado de conductores de muy gran sección, garantizando una conexión fiable entre cables de cobre y aluminio y una elevada resistencia mecánica bajo cargas intensas.

Aplicaciones

• Instalaciones de distribución eléctrica pesada (tableros principales)
• Armarios de potencia industriales
• Líneas de entrada principales y distribución de alta corriente

Consejos de uso

• Selección del cable: sección 35–150 mm², cobre o aluminio
• Punteras: obligatorias para conductores flexibles para garantizar contacto homogéneo
• Apriete: aplicar 20–30 Nm según la sección del conductor
• Montaje: fijar en riel DIN o montaje superficial según la arquitectura del armario
• Identificación: usar los colores de la carcasa para identificar fase, neutro y tierra
• Mantenimiento: revisar regularmente el apriete y la limpieza de los contactos

Variantes y códigos de pedido

• DTB-1E150 — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 mm² — Color: Gris claro — in stock
• DTB-1E150B — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 mm² — Color: Gris claro / azul — in stock
• DTB-1E150D — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 mm² — Color: Verde / amarillo — in stock

Especificaciones técnicas

• Corriente máxima: 320 A (Cu) / 290 A (Al)
• Sección de conductores: 35–150 mm²
• Tensión nominal: 1000 V CA / 1500 V CC
• Cuerpo conductor: aluminio estañado
• Carcasa: PA66 V0, tapa desmontable
• Sujeción: tornillo hexagonal interior, 20–30 Nm según sección
• Montaje: riel DIN o montaje superficial
• Protección: IP20
