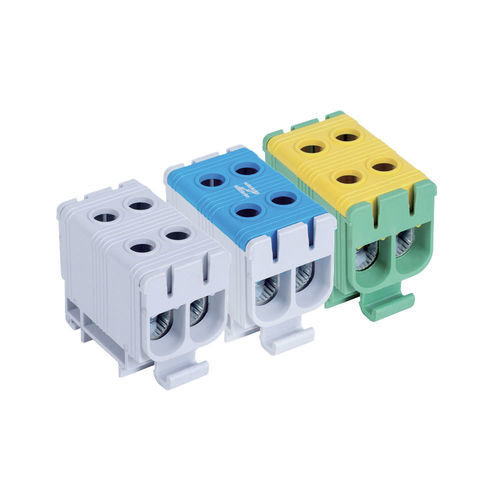

Bloque de conexión en riel-DIN DTB-2E50x series

para montaje sobre panelcon tornillode potencia

Descripción
Bloque de unión 1 polo DTB-2E50 diseñado para el conexionado de conductores de cobre y aluminio hasta 50 mm². Capacidad de corriente reforzada para asegurar la distribución de potencia media en cuadros de distribución e instalaciones industriales.

Características

• Eléctricas:
  • Corriente máxima: 160 A (Cobre) / 145 A (Aluminio)
  • Conexión: cobre (Cu) o aluminio (Al)
  • Rango de sección: Cobre 2,5–50 mm²; Aluminio 6–50 mm²
  • Par de apriete por sección: 2,5–4 mm² → 4 Nm; 6–50 mm² → 12 Nm
  • Tensión nominal: 1000 V CA / 1500 V CC
  • Grasa conductora: incluida para optimizar el contacto
  • Norma: conforme EN60947-7-1
• Físicas:
  • Carcasa: PA66 autoextinguible V0, cubierta desmontable
  • Marcado funcional por color: gris claro (fase/uso general), gris claro y azul (neutro N), verde y amarillo (tierra PE)
  • Núcleo conductor: aluminio estañado
  • Montaje: riel DIN o superficie
  • Número de polos: 1
  • Número de cables: 4 por bloque
  • Índice de protección: IP20
• Embalaje:
  • Se vende por unidad
  • Caja: 14 piezas
  • Cartón: 308 piezas

Funciones y aplicaciones

• Función: permite conectar varios circuitos en un mismo punto garantizando sujeción mecánica y conductividad óptima entre cobre y aluminio.
• Aplicaciones: cuadros de distribución intermedios, instalaciones industriales y terciarias que requieran una distribución fiable de circuitos de potencia media.
• Consejos de uso: respetar los rangos de sección para cobre y aluminio, usar terminales para conductores flexibles, aplicar el par de apriete especificado, montar en riel DIN o en superficie y utilizar el código de color para identificar circuitos. Revisar periódicamente el apriete y la limpieza de los contactos.

Variantes y códigos de pedido
Código pedido | Corriente principal | Sección de cable | Color | Stock
DTB-2E50 | Cu: 160 A / Al: 145 A | Cu: 2,5–50 mm² / Al: 6–50 mm² | Gris claro | instock
DTB-2E50B | Cu: 160 A / Al: 145 A | Cu: 2,5–50 mm² / Al: 6–50 mm² | Gris claro / azul | instock
DTB-2E50D | Cu: 160 A / Al: 145 A | Cu: 2,5–50 mm² / Al: 6–50 mm² | Verde / amarillo | instock

Documentos disponibles
Ficha de gama de bloques de unión (documento técnico, PDF) disponible en el área de descargas del producto.

Características / especificaciones técnicas

• Corriente: 160 A (Cu) / 145 A (Al)
• Conexiones compatibles: Cobre 2,5–50 mm²; Aluminio 6–50 mm²
• Par de apriete: 2,5–4 mm² = 4 Nm; 6–50 mm² = 12 Nm
• Tensión nominal: 1000 V CA / 1500 V CC
• Materiales: carcasa PA66 V0; núcleo conductor aluminio estañado
• Montaje: riel DIN o superficie
• Número de polos: 1; Número de cables: 4
• Grado de protección: IP20
• Norma: EN60947-7-1
