Bloque de conexión para montaje sobre panel DTB-3E95
en riel-DINcon tornillode corriente fuerte

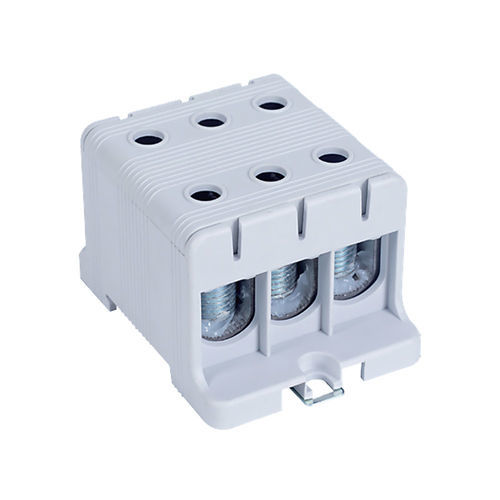

Bloque de conexión para montaje sobre panel - DTB-3E95 - Lettel - en riel-DIN / con tornillo / de corriente fuerte
Bloque de conexión para montaje sobre panel - DTB-3E95 - Lettel - en riel-DIN / con tornillo / de corriente fuerte
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Lettel

Características

Montaje
para montaje sobre panel, en riel-DIN
Tipo de conexión
con tornillo
Otras características
de corriente fuerte, unipolar, de cobre, aislado
Segmento de cable

Mín.: 16 mm²
(0,02 in²)

Máx.: 95 mm²
(0,15 in²)

Corriente

Mín.: 220 A

Máx.: 245 A

Tensión nominal

Mín.: 1.000 V

Máx.: 1.500 V

Descripción

Descripción
Bloque de conexión 1 polo 6 cables (220–245 A). Este bloque permite el empalme de conductores de gran sección (cobre o aluminio) hasta 95 mm² y distribuye la alimentación hacia varias salidas. Su configuración de 6 conexiones centraliza la distribución en un único punto para simplificar el cableado y mejorar la fiabilidad de la instalación.

Funciones y aplicaciones
Este bloque de conexión 1 polo 6 cables admite conductores hasta 95 mm² garantizando la distribución fiable de la alimentación a múltiples salidas. La disposición de 6 conexiones reduce los enlaces intermedios y mejora la fiabilidad global del sistema.

Aplicaciones recomendadas: cuadros de distribución de potencia, repartición multi-salida en entornos industriales y terciarios, simplificación del cableado y optimización del espacio.

Consejos de uso
  • Elección del cable: sección 16 a 95 mm², cobre o aluminio.
  • Terminales: recomendados para conductores flexibles para asegurar un contacto homogéneo.
  • Par de apriete: aplicar el par adecuado a la sección del conductor para garantizar una conexión fiable (ver par de apriete recomendado).
  • Montaje: fijar en riel DIN o en superficie según la arquitectura del armario.
  • Gestión del cableado: agrupar las salidas en este bloque centraliza la distribución y facilita intervenciones futuras.
  • Identificación de circuitos: identificar claramente las salidas para facilitar la explotación y el mantenimiento.
  • Mantenimiento: comprobar periódicamente el apriete y la limpieza de los contactos.

Características / especificaciones técnicas
  • Corriente máxima: 245 A (Cu) / 220 A (Al)
  • Conexión: Cobre (Cu) o Aluminio (Al)
  • Rango de sección de conductores: 16 a 95 mm²
  • Par de apriete por conductor: 20 Nm (para 16 a 95 mm²)
  • Tensión nominal: 1000 V CA / 1500 V CC
  • Grasa conductora: incluida para optimizar el contacto
  • Norma: conforme EN60947-7-1
  • Carcasa: PA66 autoextinguible V0, tapa extraíble
  • Cuerpo conductor: aluminio estañado
  • Montaje: riel DIN o montaje en superficie
  • Número de polos: 1
  • Número de cables: 6 por bloque
  • Protección: IP20
  • Embalaje: se vende por unidad; caja: 3 uds; cartón: 72 uds
