Bloque de conexión en riel-DIN DTB-X3E50
para montaje sobre panelcon tornillotrifásico

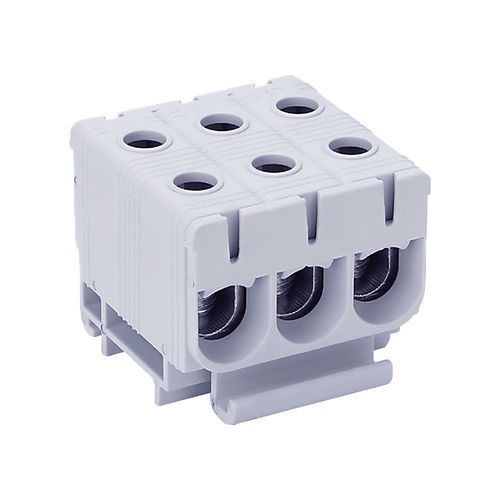

Bloque de conexión en riel-DIN - DTB-X3E50 - Lettel - para montaje sobre panel / con tornillo / trifásico
Bloque de conexión en riel-DIN - DTB-X3E50 - Lettel - para montaje sobre panel / con tornillo / trifásico
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Lettel

Características

Montaje
en riel-DIN, para montaje sobre panel
Tipo de conexión
con tornillo
Otras características
trifásico, de corriente fuerte, de cobre
Configuración de contacto
3 polos
Segmento de cable

Mín.: 2,5 mm²
(0 in²)

Máx.: 50 mm²
(0,08 in²)

Corriente

Mín.: 145 A

Máx.: 160 A

Tensión nominal

Mín.: 1.000 V

Máx.: 1.500 V

Descripción

Presentación
Bloque de unión trifásico de 3 polos diseñado para la distribución trifásica en cuadros eléctricos. Centraliza y distribuye la potencia en L1 / L2 / L3 con 2 salidas por polo, reduciendo el número de conexiones intermedias y simplificando el cableado y el mantenimiento.

Características eléctricas
  • Corriente máxima: 160 A (Cu) / 145 A (Al)
  • Conexión: Cobre (Cu) o Aluminio (Al)
  • Configuración: trifásico, 3 polos (L1 / L2 / L3)
  • Rango de secciones primarias: 2,5 a 4 mm² (par 4 Nm); 6 a 50 mm² (par 12 Nm)
  • Tensión nominal: 1000 V CA / 1500 V CC
  • Grasa conductora: incluida para un contacto óptimo
  • Norma: conforme EN60947-7-1

Características físicas
  • Carcasa: PA66 autoextinguible V0, tapa extraíble
  • Cuerpo conductor: aluminio estañado
  • Montaje: carril DIN o montaje superficial
  • Número de polos: 3 (entradas L1 / L2 / L3)
  • Salidas por polo: 2
  • Protección: IP20

Funciones
  • Centraliza y distribuye la potencia trifásica hasta 50 mm².
  • Configuración de 3 polos con salida doble por polo para distribución a varios circuitos.
  • Mejora la claridad del cableado y la fiabilidad de la instalación.

Aplicaciones
  • Cuadros de distribución trifásicos
  • Armarios industriales
  • Instalaciones comerciales que requieren alimentación trifásica continua y equilibrada

Consejos de uso
  • Selección de cable: sección primaria 2,5 a 50 mm², cobre o aluminio
  • Terminales: recomendados para cables flexibles para asegurar un contacto homogéneo
  • Apretado: respetar el par de apriete recomendado según la sección (4 Nm para 2,5–4 mm²; 12 Nm para 6–50 mm²)
  • Montaje: fijar en carril DIN o en superficie según la disposición del cuadro
  • Organización: distribuir correctamente los conductores entre los tres polos para un equilibrio óptimo
  • Identificación: marcar claramente L1, L2 y L3 para facilitar la explotación y el mantenimiento
  • Mantenimiento: comprobar regularmente el apriete y la limpieza de los contactos

Embalaje
  • Venta por unidad
  • Caja: 8 piezas
  • Cartón: 176 piezas

Especificaciones técnicas
  • Referencia del producto: DTB-X3E50
  • Corriente: 160 A (Cu) / 145 A (Al)
  • Secciones admitidas: 2,5 a 50 mm²
  • Par de apriete: 4 Nm (2,5–4 mm²); 12 Nm (6–50 mm²)
  • Tensión nominal: 1000 V AC / 1500 V DC
  • Materiales: carcasa PA66 V0, cuerpo conductor de aluminio estañado
  • Montaje: carril DIN o montaje superficial
  • Grado de protección: IP20
  • Norma: EN60947-7-1
